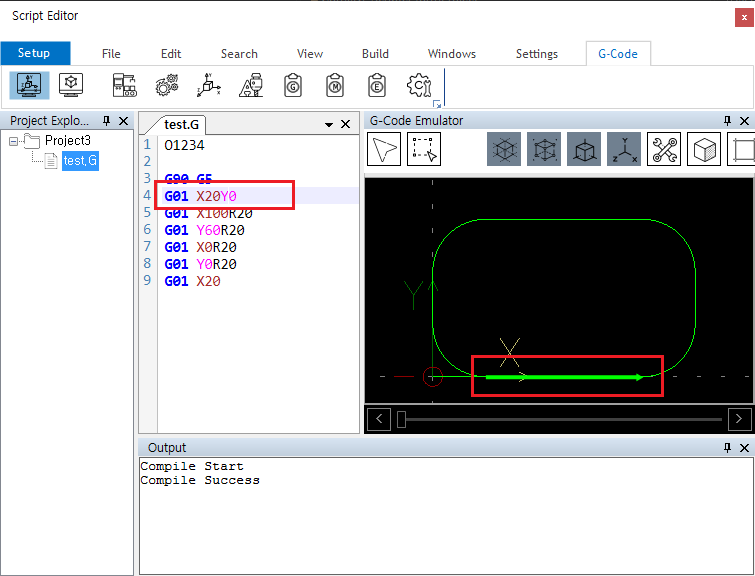

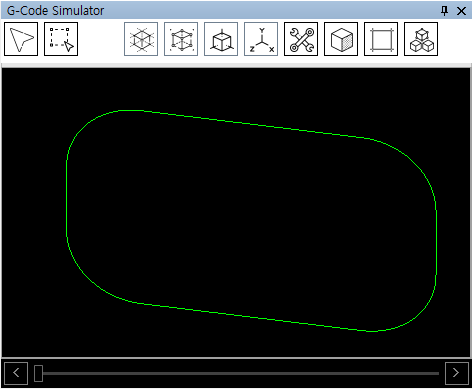

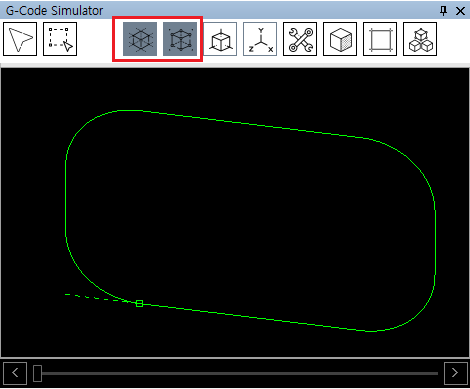

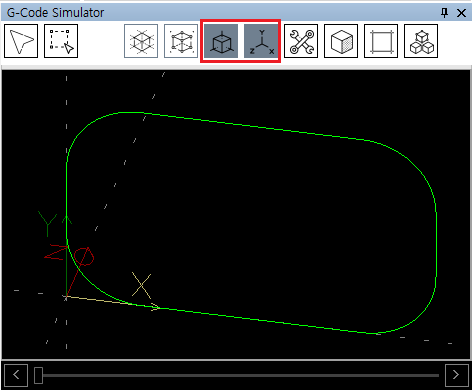

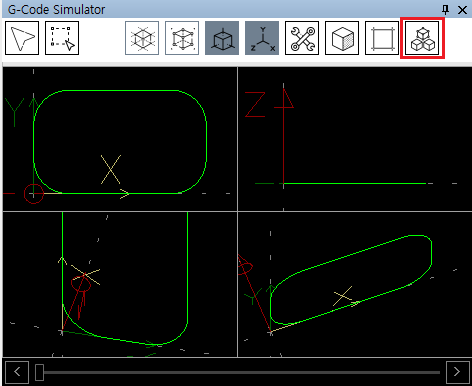

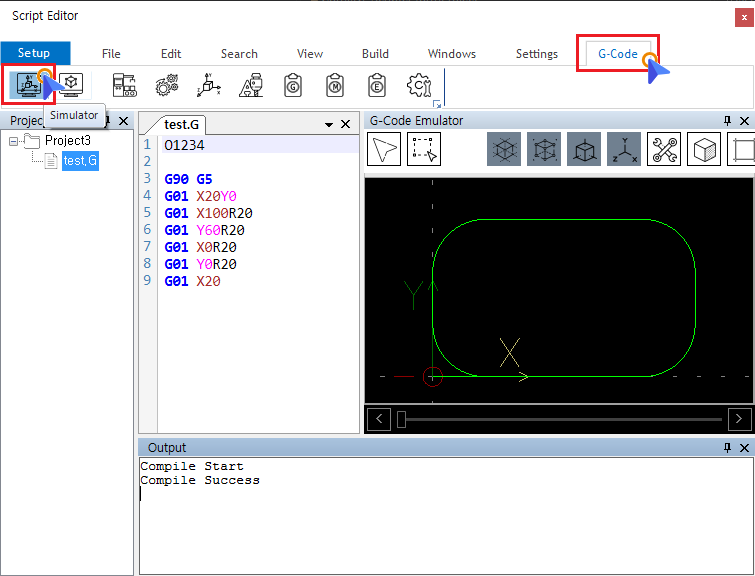

원본 보기토론이전 판역링크책에 추가PDF로 내보내기맨 위로 목차 미리보기 Simulator 사용 Simulator 조작 Simulator Description 책 생성기 내 책으로 이 페이지 추가 책 생성기 내 책에서 이 페이지 제거 책 관리(0 페이지) 도움말 Simulator × 미리보기에 대한 안내 페이지입니다. 미리보기 G-Code 탭에서 Simulator 버튼을 클릭하여 미리보기 창을 활성화 합니다. × Compile 완료 후 미리보기가 가능합니다. Simulator 사용 에디터 창에서 라인을 선택하면, 미리보기창에서 해당 오브젝트가 표시됩니다. 반대로, 미리보기창에서 오브젝트를 선택하는 경우, 에디터의 해당 라인으로 이동합니다. 미리보기 창 하단의 바를 조작하여, 이송 스텝별로 확인이 가능합니다. Simulator 조작 마우스 휠 Drag 또는 Ctrl + Drag 조합으로 확대, 축소가 가능합니다. 마우스 좌클릭 상태에서 Drag 시 회전합니다. 마우스 우클릭 상태에서 Drag 시 이동합니다. Simulator Description 각 버튼은 다음의 의미를 가집니다. Select : 선택 모드로 변경합니다. DragZoom : 선택 영영을 확대합니다. Show RapidLine : 활성화시 급속이송(G00) 정보가 표시됩니다. Show RapidPoint : 급속이송에서 일반이송(G01,G02,G03) 으로 연결되는 부분이 표시됩니다. Show AxisLine : 활성화 시 축 구분선을 표시합니다. Show AxisName : 활성화 시 축 이름을 표시합니다. Tool Line : Tool에 따른 Line Color를 표시합니다. ViewPoint : 시점을 변경합니다. Top, Left, Right 등이 선택 가능합니다. Fit : 오브젝트를 화면에 맞게 확대 또는 축소합니다. Screen : 화면에 표시되는 Viewer의 수를 변경합니다.
