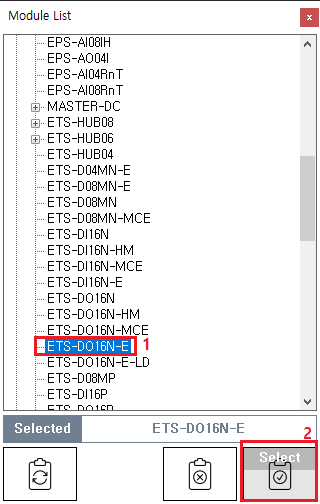

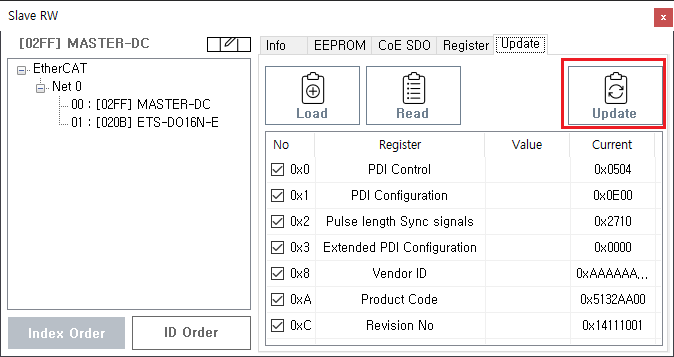

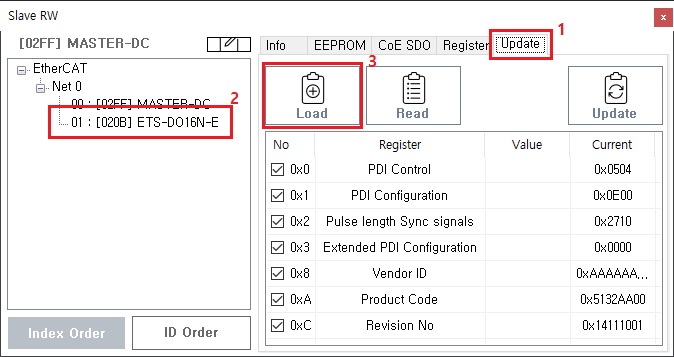

원본 보기토론이전 판역링크책에 추가PDF로 내보내기맨 위로 목차 설정 스위치가 있는 모듈 스위치가 없는 모듈 책 생성기 내 책으로 이 페이지 추가 책 생성기 내 책에서 이 페이지 제거 책 관리(0 페이지) 도움말 ETS-DO 모듈 접점 유지 기능 변경 × 접점유지 기능 사용 여부 설정에 대한 안내 페이지입니다. 설정 스위치가 있는 모듈 스위치를 'ON'으로 설정하면, 통신이 끊어질때 출력값이 리셋됩니다. 스위치를 'OFF'로 설정하면, 통신이 끊어져도 출력값이 유지됩니다. No.1 OFF : 통신 끊어지면 출력값 유지 ETS-DO16 : Ch.0 ~ Ch.7 ETS-DO32 : Ch.16 ~ Ch.31 No.1 ON : 통신 끊어지면 출력 값 리셋 ETS-DO16 : Ch.0 ~ Ch.7 ETS-DO32 : Ch.16 ~ Ch.31 No.2 OFF : 통신 끊어지면 출력값 유지 ETS-DO16 : Ch.8 ~ Ch.15 ETS-DO32 : Ch.0 ~ Ch.15 No.2 ON : 통신 끊어지면 출력 값 리셋 ETS-DO16 : Ch.8 ~ Ch.15 ETS-DO32 : Ch.0 ~ Ch.15 스위치가 없는 모듈 ComiIDE 의 버전이 1.5.1.3 이하인 경우, ESI 파일을 변경해야 합니다. COMIZOA-ETS 파일을 다운로드 받습니다. 압축을 해제한 후, “COMIZOA_ETS.xml” 파일을 ..\ComiIDE\Data\XML“ 폴더로 복사합니다. 접점 유지 기능 해제 Slaves 기능을 이용하여 EEPROM Update를 진행합니다. 1) Update 선택 - 2) 모듈 선택 - 3) Load 버튼을 클릭하여 Module List를 불러옵니다. COMIZOA → ETS-DO16N-E-LD를 선택한 후, Select 버튼을 클릭합니다 Update 버튼을 클릭하여 업데이트를 진행합니다. 접점 유지 기능 설정 Slaves 기능을 이용하여 EEPROM Update를 진행합니다. 1) Update 선택 - 2) 모듈 선택 - 3) Load 버튼을 클릭하여 Module List를 불러옵니다. COMIZOA → ETS-DO16N-E를 선택한 후, Select 버튼을 클릭합니다 Update 버튼을 클릭하여 업데이트를 진행합니다. × 모듈명의 구분 모델명의 '-LD' 는 'Latch Disable'의 약자입니다. '-LD' 가 붙은 모듈로 EEPROM을 Update 하는 경우 접점유지 기능이 해제됩니다. × Warning! 업데이트 완료 후, 반드시 모듈의 전원을 재투입하시기 바랍니다.
