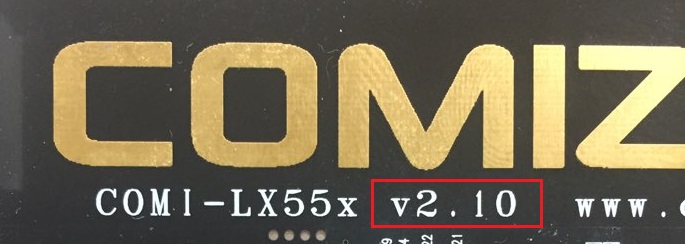

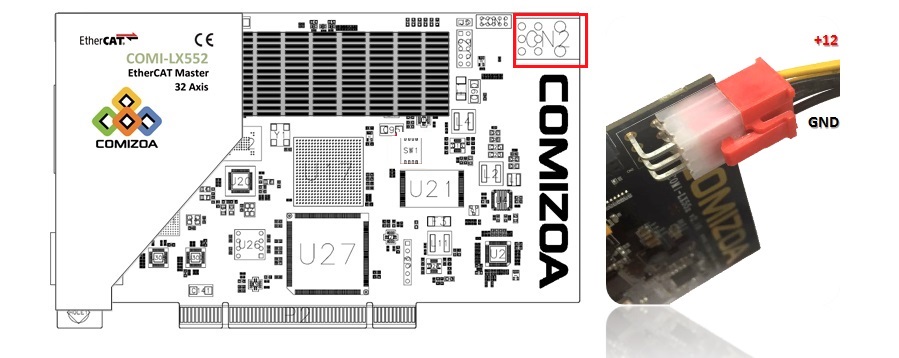

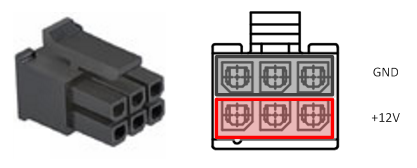

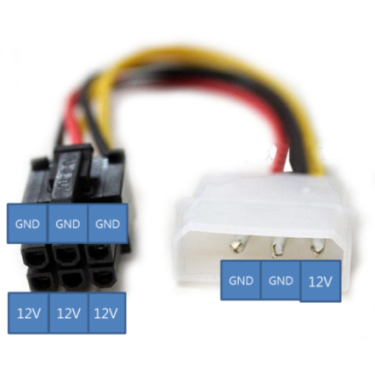

원본 보기토론이전 판역링크책에 추가PDF로 내보내기맨 위로 목차 12V 전원 공급 Connector 책 생성기 내 책으로 이 페이지 추가 책 생성기 내 책에서 이 페이지 제거 책 관리(0 페이지) 도움말 12V 전원 공급 × EtherCAT Device 설치 시 12V 전원 공급에 대한 안내 페이지입니다. EtherCAT Device의 버전이 2.10 이하인 경우 12V 전원을 공급해야 합니다. Device의 버전은 제품 전면에 Print 되어 있습니다. 커넥터 연결 위치는 CN2입니다. Connector Graphic Card에 보조 전원을 공급하는 6P 커넥터를 이용합니다. Power Supply에서 공급되는 전원 케이블 중에, 핀 배열이 다르게 되어있는 커넥터도 있으므로, 연결하기 전에 반드시 극성을 확인해야 합니다 극성이 맞지 않는 커넥터를 연결하는 경우, Power Supply 의 보호기능에 의해 Computer 의 전원이 인가되지 않거나, 파손될 수 있습니다. +12V 전원 공급을 위한 Power Connector가 부족한 경우, Power 공급을 위한 Gender 를 사용하시기 바랍니다.
