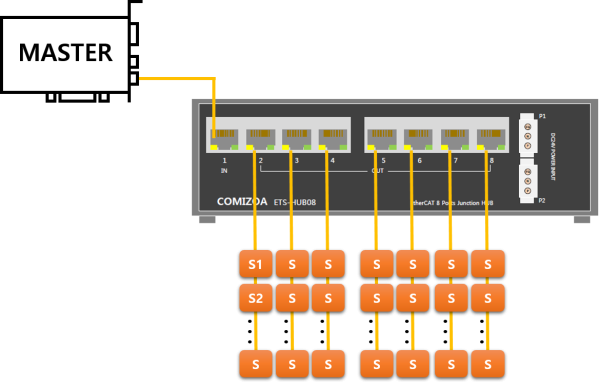

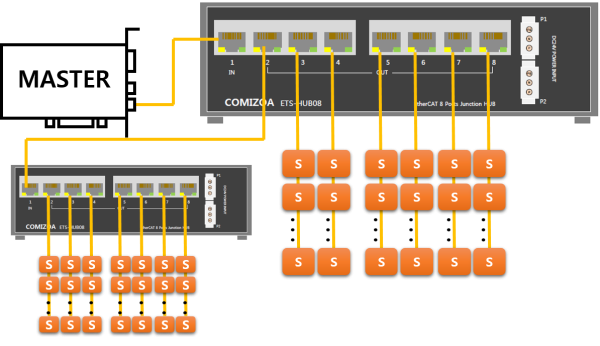

원본 보기토론이전 판역링크책에 추가PDF로 내보내기맨 위로 목차 트리 트리 구성 트리 확장 책 생성기 내 책으로 이 페이지 추가 책 생성기 내 책에서 이 페이지 제거 책 관리(0 페이지) 도움말 트리 × 슬레이브 모듈 연결 방법 중 트리 연결에 대한 안내 페이지입니다. 트리 구성 EtherCAT-HUB를 이용하는 경우 트리 구성이 가능합니다. 일반적으로 허브의 1번포트는 'ECAT IN', 나머지 포트는 'ECAT OUT'입니다. 4포트의 경우, 1번포트 - 'ECAT IN' / 2,3,4번 포트 - 'ECAT OUT' 6포트의 경우, 1번포트 - 'ECAT IN' / 2,3,4,5,6번 포트 - 'ECAT OUT' 8포트의 경우, 1번포트 - 'ECAT IN' / 2,3,4,5,6,7,8번 포트 - 'ECAT OUT' 상세 내용은 제조사 매뉴얼 참조 하위 노선에 문제가 발생하는 경우 해당 라인의 모듈들은 Disconnect로 처리됩니다. 상위 노선에 문제가 발생하는 경우, 하위 라인의 모듈 모두 Disconnect로 처리됩니다. 트리 확장 트리는 확장이 가능합니다. × 트리가 증가할 수록 연결에 대한 유연성은 높아지지만, 통신 문제 발생 시 원인 분석이 어려워집니다. 복잡한 구성 및 2개 이상의 허브 사용은 권장하지 않습니다.
