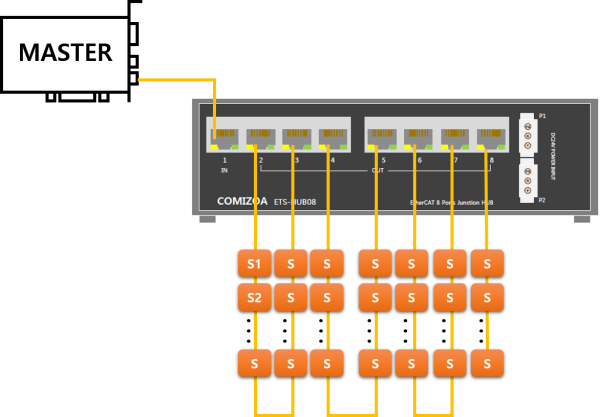

트리 + 링 구성

• Hub의 하위 라인을 링으로 구성할 수 있습니다.

• 1) 또는 2) 위치에 통신 문제 발생 시, 모든 슬레이브에 대해 정상적으로 통신합니다.

• HUB에서의 링 구성 시, IN / OUT 포트는 지정되어 있습니다.
  • 2번 포트는 3번 포트와 링으로 연결됩니다.
  • 4번 포트는 5번 포트와 링으로 연결됩니다.
  • 6번 포트는 7번 포트와 링으로 연결됩니다.

• 링 구성 순서는 제한되지 않습니다.
  • 1번 링 없이, 2번 또는 3번 링 구성이 가능합니다.
