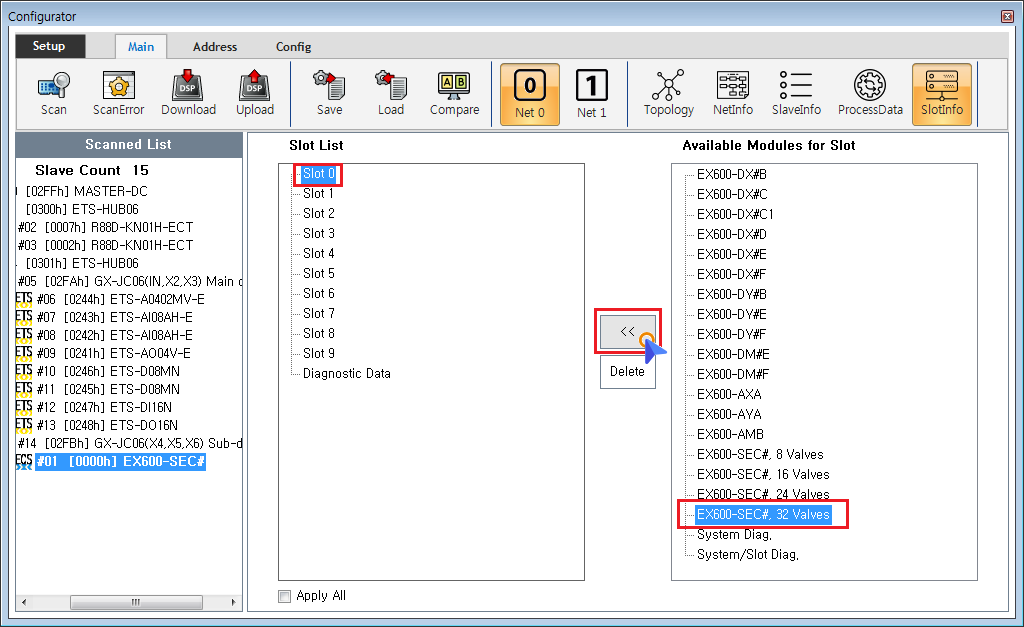

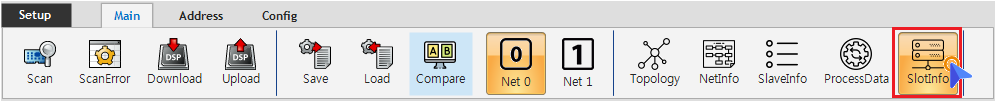

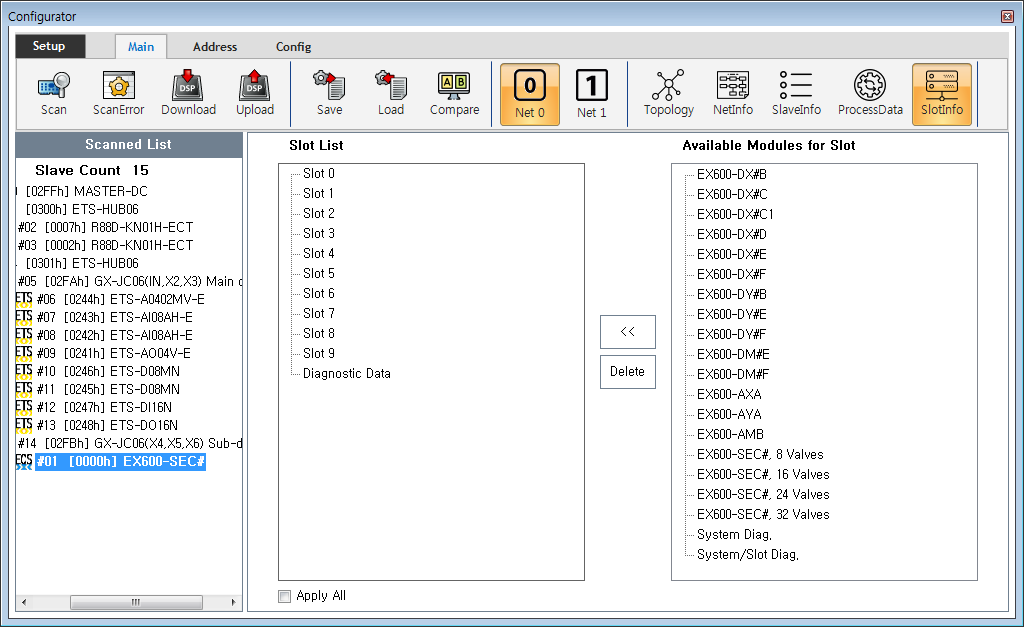

원본 보기토론이전 판역링크책에 추가PDF로 내보내기맨 위로 목차 SlotInfo Module 추가 Module 제거 책 생성기 내 책으로 이 페이지 추가 책 생성기 내 책에서 이 페이지 제거 책 관리(0 페이지) 도움말 SlotInfo × MDP Profile Type Slave에 Slot을 추가하는 방법에 대한 안내 페이지입니다. MDP Profile Type의 Slave는 추가되는 Slot에 따라 PDO가 결정됩니다. 해당 Slave를 선택하면, 메뉴에 SlotInfo 버튼이 추가됩니다. Module 추가 'Slot List'에는 추가 가능한 Slot과, 현재 추가되어 있는 Module이 표시됩니다. Read 0xF050 옵션이 활성화 되어 있는 경우, Scan 시 slot에 추가되어 있는 module도 함께 Scan 합니다. 'Available Modules for Slot'에는 추가 가능한 Module의 종류가 표시됩니다. 추가할 Slot과 Module을 각각 선택한 후, « 버튼을 클릭하면, Slot에 Module이 추가됩니다. Slot의 수와 Slot당 추가 가능한 Module의 수는 Module에 따라 다르며, ESI 파일에 기술되어 있습니다. Module 제거 Slot을 제거할 경우 Slot에 추가된 Module을 선택 한 후, Delete 버튼을 클릭합니다. × Configurator상 추가 된 slot이 실제와 다를 경우, ProcessData의 size가 맞지 않아 OP-State 변경이 되지 않습니다.
