터치프로브 사용을 위한 설정 안내 페이지입니다.

Process Data Setup

터치프로브를 사용하기 위해서는 해당 오브젝트가 PDO에 반드시 포함되야 합니다.
- PDO에 포함시키는 방법은 Process Data 변경 을 참조하시기 바랍니다.

InPDO 설정
- SyncManager - Outputs 선택
- PDO Assignment 탭에서 PDO Contents에 해당 오브젝트(0x60B8)가 포함된 PDO Map 선택(체크)

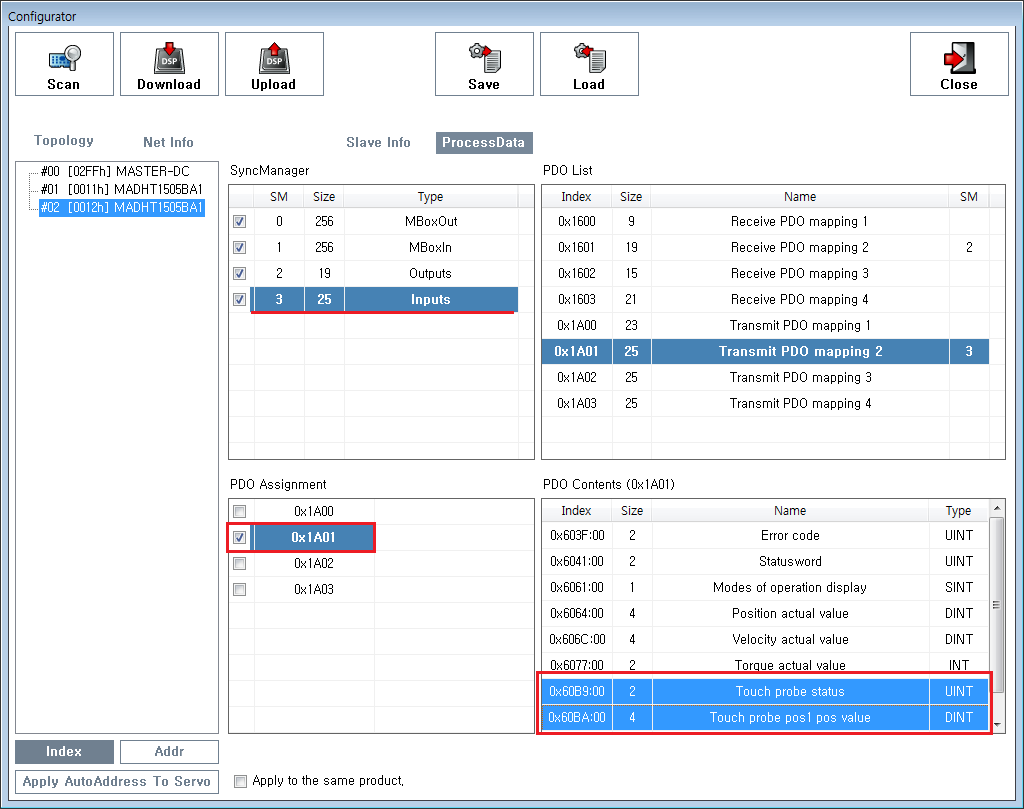

OutPDO 설정
- SyncManager - Inputs 선택
- PDO Assignment 탭에서 PDO Contents에 해당 오브젝트(0x60B9등)가 포함된 PDO Map 선택(체크)

Download 실행
