홈복귀 완료 위치 틀어짐


Case 1

AddInfo

  • 1차 센서 감지 후 Index Pulse (Z상)을 이용하여 홈복귀를 완료하였으나 완료 위치가 틀어짐

Cause

  • 1차 감지 센서 (ORG, EL) 와 Z상의 위치가 매우 근접함
  • 센서 감지 타이밍에 따라 1차 정지 위치가 Index Pulse를 지난 위치이거나 Index Pulse를 지나지 않은 위치일 수 있음.
  • Homing Method 4 ( +ORG & Index Pulse no direction change ) 로 홈복귀 진행 시


  • 일반적으로 Index Pulse 이전에 정지를 하지만, 1차 센서 감지(ORG)가 늦는 경우 index Pulse를 지나쳐 정지 할 수 있으며, Index Pulse 검출 방향에 따라 1회전을 더 할 수 있음

Solution

  • Index Pulse의 위치와 1차 검출 센서의 간격이 충분히 넓도록 1차 검출 센서 위치 조정
  • 홈복귀 감속도를 높임. 또는 홈복귀 작업속도(Vwork)를 낮춤


Case 2

AddInfo

  • 100번 이상의 Homing Method 중 Index Pulse(Z상)를 이용하는 Mode 로 홈복귀

Cause

  • 100번 이상의 Homing Method는 마스터가 주관.

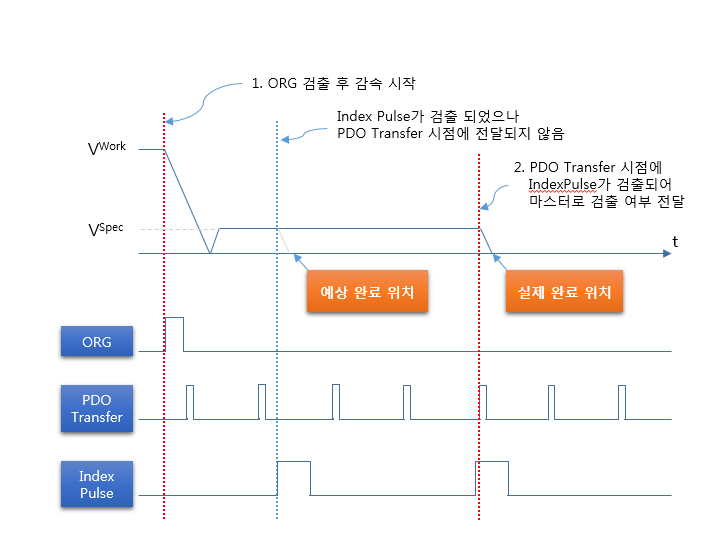

  • Index Pulse 감지 여부를 PDO(주기통신)를 통해 전달 받아 홈복귀 진행.
  • 드라이버에서 데이터 전송 시점의 Z상 감지 여부만 전달하는 경우, 통신 주기 사이에 감지된 Index Pulse 에 대해서는 마스터에 전달하지 않음


  • 드라이버 기준으로 Index Pulse 2회 검출 시점에 홈복귀 완료.

Solution

  • 회전축이 아닌 경우 또는 높은 반복정밀도가 필요한 경우 드라이버에서 제공하는 Homing Method 사용
  • Index Pulse 검출 시간을 늘림 (드라이버에서 지원하는 경우)
  • Index Pulse 검출 여부 전달에 Latch 기능이 사용되는 드라이버 사용
  • Index Pulse 검출 속도(Vspec)를 낮춤 (Index Pulse 검출에 광학식 센서를 사용하는 모터의 경우)
