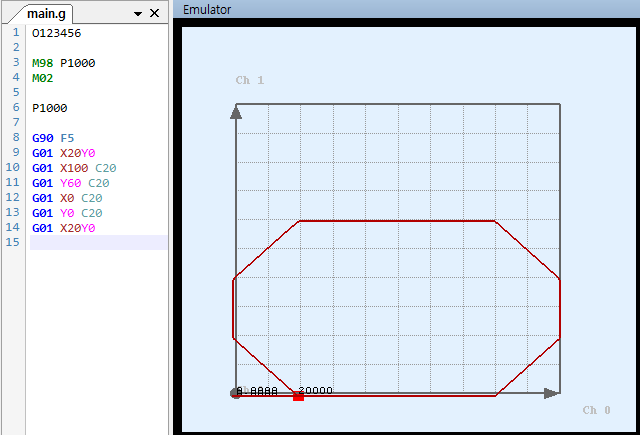

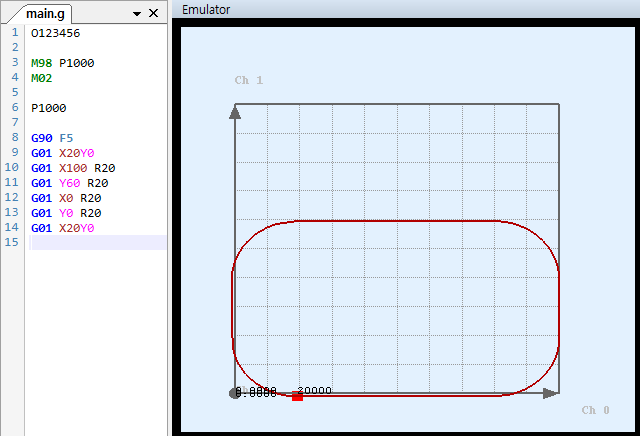

원본 보기토론이전 판역링크책에 추가PDF로 내보내기맨 위로 목차 면취, 코너 면취(Chamfer) 코너 (Round) 책 생성기 내 책으로 이 페이지 추가 책 생성기 내 책에서 이 페이지 제거 책 관리(0 페이지) 도움말 면취, 코너 × 이어지는 직선 사이에 면취, 코너를 자동으로 삽입하는 기능입니다. 면취(Chamfer) Summanry 연결되는 두 직선의 교점으로부터 정해진 값만큼 떨어진 두 점을 잇는 새로운 직선을 삽입합니다. Format G01 X_Y_C_ Description A → A2 → B2 → C 이송 시 면취 미사용 G90 G01 X20 Y20 //(원점 → A) G01 X60 //(A → A2) G01 X80 Y40 //(A2 → B2) G01 Y80 //(B2 → C) A → A2 → B2 → C 이송 시 면취 사용 G90 G01 X20 Y20 //(원점 → A) G01 X80 C20 //(A → B2, 면취 적용) G01 Y80 //(B2 → C) Example 코너 (Round) Summanry 연결되는 두 직선의 교점으로부터 정해진 값만큼 떨어진 두 점을 잇는 새로운 곡선을 삽입합니다. Format G01 X_Y_R_ Description A → A2 → B2 → C 이송 시 코너 미사용 G90 G01 X20 Y20 //(원점 → A) G01 X60 //(A → A2) G03 X80 Y40 R20 //(A2 → B2) G01 Y80 //(B2 → C) A → A2 → B2 → C 이송 시 코너 사용 G90 G01 X20 Y20 //(원점 → A) G01 X80 R20 //(A → B2, 코너 적용) G01 Y80 //(B2 → C) Example
