cEIP Setup

Step 1. cEIP 모듈 IP, ID 설정

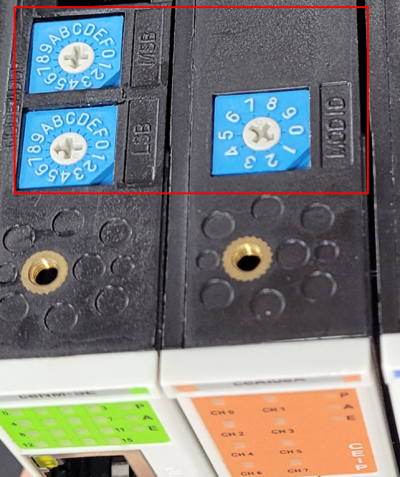

  • cEIP모듈의 주소 설정 로터리는 모듈 상단에 위치

마스터의 IP 설정
  • 로터리의 MSB는 IP 주소값의 상위 4비트, LSB는 하위 4비트를 의미
  • 예를 들어 MSB가 1, LSB가 F인 경우 상위비트는 0x1, 하위비트는 0xF로 설정되어 192.168.1.31(0x1F)로 노드 마스터의 IP가 설정됨.
  • IP주소는 다른 노드마스터와 PC의 주소값과 중복되지 않도록 설정해야하고 0x01 ~ 0xFE까지의 주소를 사용해야 함 1)

슬레이브의 IP 설정
  • 슬레이브의 주소는 노드 내부에서 사용되는 주소값으로 0~9까지 할당 가능
  • 슬레이브마다 고유의 ID를 설정해 다른 슬레이브와 ID값이 겹치지 않도록 설정

Step 2. cEIP 펌웨어 동작 확인

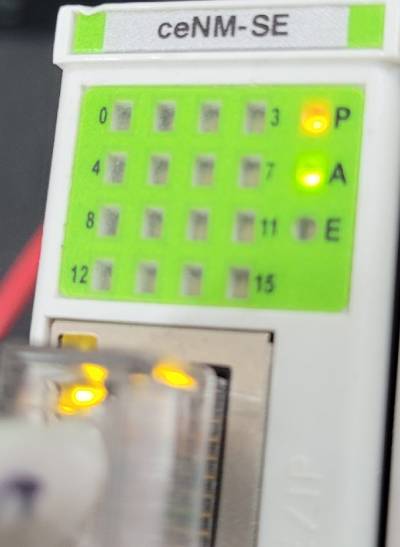

  • cEIP 전원 연결 및 이더넷 케이블 연결 후 마스터 모듈의 P LED는 항시 ON, A LED는 깜빡이는지 확인

Step 3. PC의 Daemon IP 지정

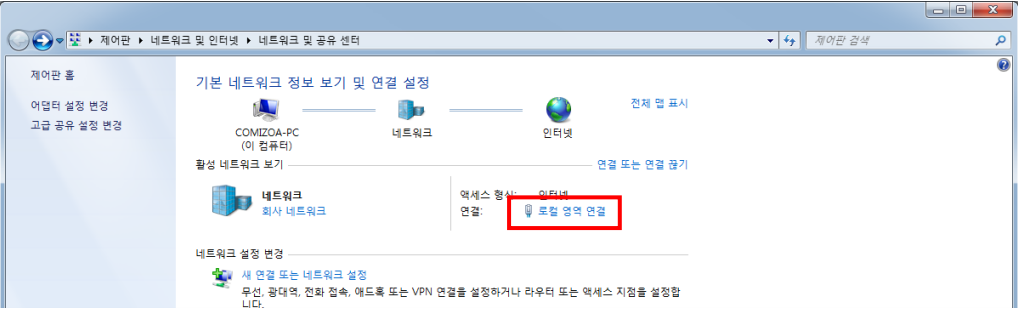

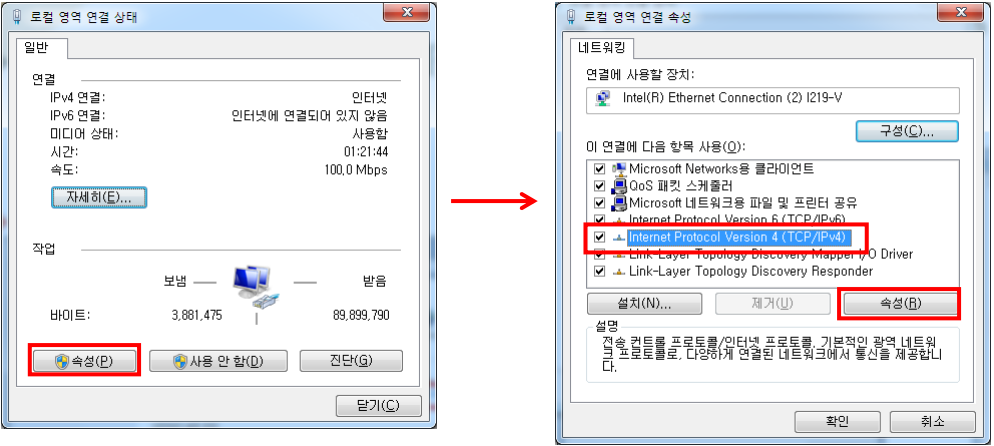

  • 알림 영역 아이콘 - [네트워크] 우클릭 - [네트워크 및 고유 센터 열기] - cEIP 노드와 연결할 포트의 [로컬 영역 연결] 클릭

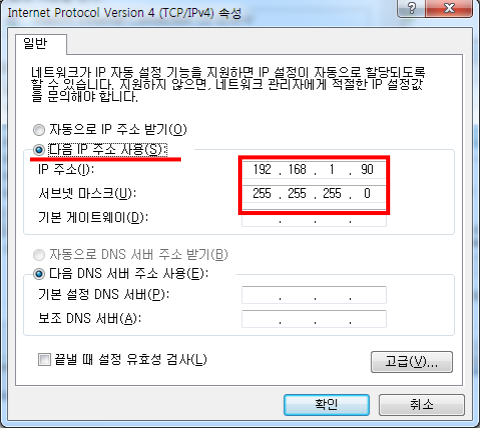

  • 192.168.1.1 ~ 192.168.1.254중 사용하고자 하는 IP로 설정 변경 및 서브넷 마스크 설정.

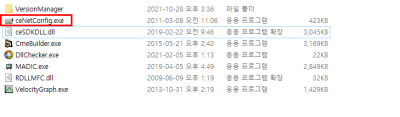

  • cEIP 패키지의 ceNetConfig.exe 파일 실행

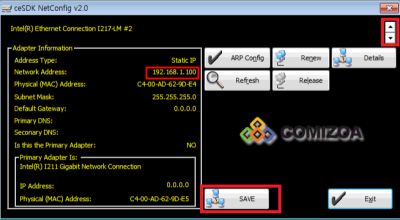

  • 네트워크를 변경해보며 설정한 IP 주소를 확인

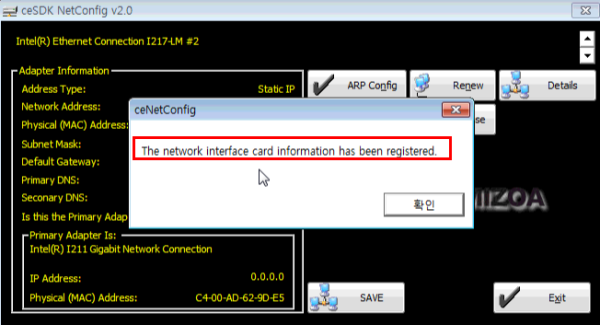

  • 설정한 IP가 맞는 경우 Save 클릭

Step 4. Daemon 실행 및 방화벽 확인

데몬 최초 실행

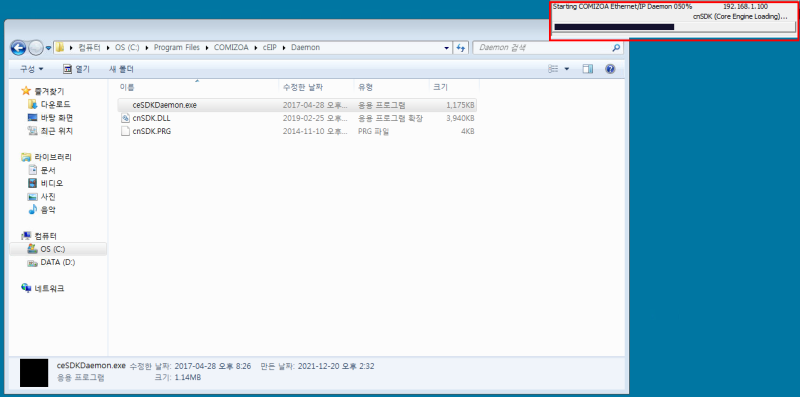

  • cEIP 패키지의 ceSDKDaemon.exe 파일 실행
  • 실행시 화면 우측 상단에 설정한 IP가 표시되는지 확인

방화벽 설정 확인

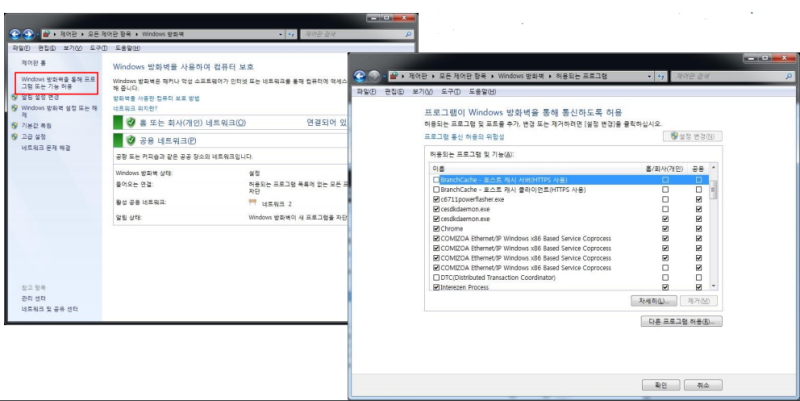

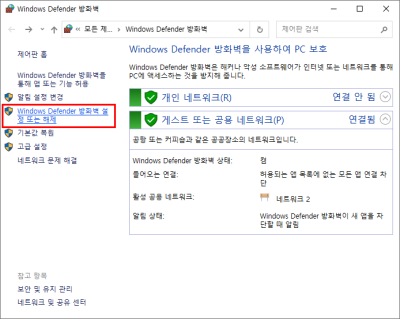

  • 방화벽 - 허용되는 앱
  • 다음의 어플리케이션을 개인, 공용에서 모두 허용
    1. C6711powerflasher.exe(ceMN-IP만, 펌웨어 업데이트 프로그램)
    2. Cesdkdaemon.exe
    3. COMIZOA Ethernet/IP Windows x86 Based Service Coprocess

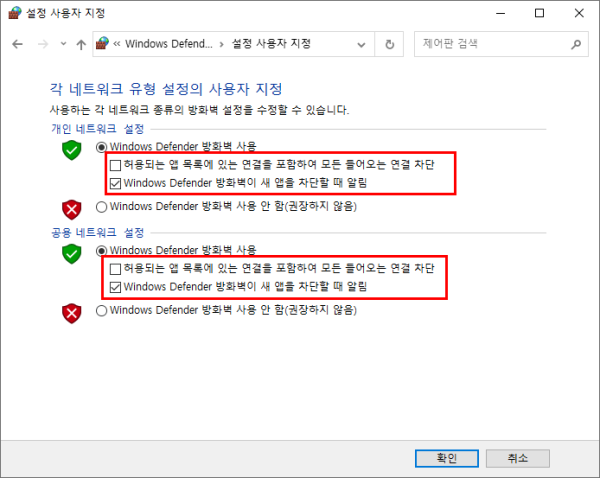

  • 방화벽 사용중 허용되는 앱 목록에 있는 연결을 포함하여 모든 들어오는 연결 차단 체크 해제 후 사용

데몬 재실행

  • cEIP 패키지의 ceSDKDaemon.exe 파일 실행
  • 실행시 화면 우측 상단에 설정한 IP가 표시되는지 확인

Step 5. 노드 확인

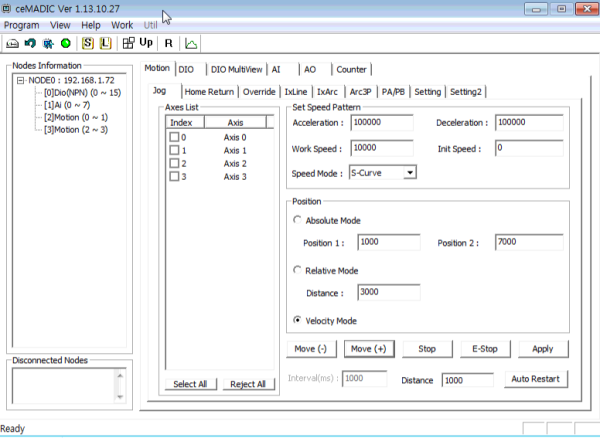

MADIC으로 노드 확인

  • MADIC 실행시 자동으로 노드 검색 진행
  • 연결한 슬레이브가 보인다면 셋업 완료

ComiIDE로 노드 확인

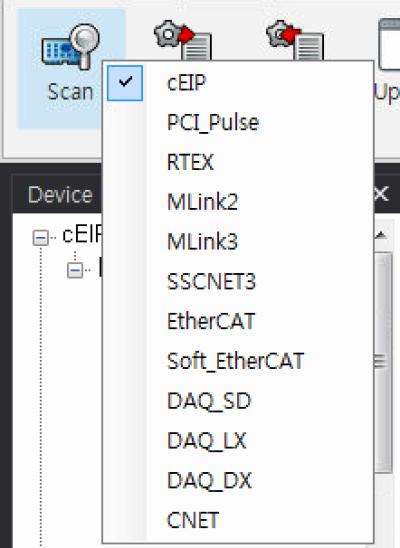

  • ComiIDE 실행 후 Scan버튼 우클릭 후 cEIP 체크

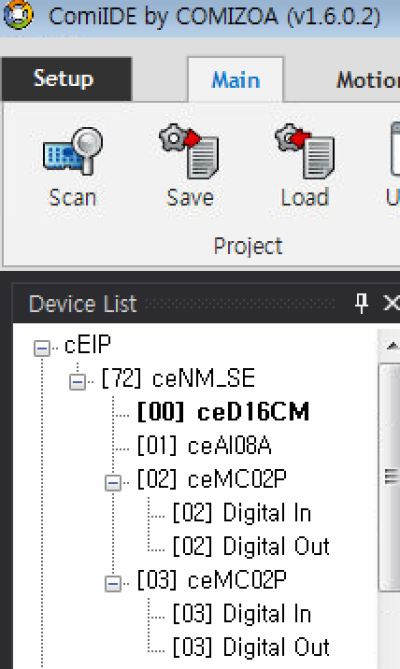

  • 노드 스캔시 연결한 슬레이브가 보인다면 셋업 완료

1)
주소값 0, 255은 다른 용도로 사용됨
