Configuration : 이더캣 환경 설정
이더캣 설치 또는 최초 사용 시 진행해야 하는 Configuration 에 대한 안내 페이지입니다.
현재 환경 및 설정에 대해 저장하는 의미이므로, Slave의 구성등이 바뀔 때에는 다시 Configuration을 진행해아 합니다.
현재 환경 및 설정에 대해 저장하는 의미이므로, Slave의 구성등이 바뀔 때에는 다시 Configuration을 진행해아 합니다.
ComiIDE v1.4.0.0 버전을 기준으로 작성되었습니다.
버전이 맞지 않는 경우 일부 사소한 부분이 다를 수 있습니다.
버전이 맞지 않는 경우 일부 사소한 부분이 다를 수 있습니다.
실행하기

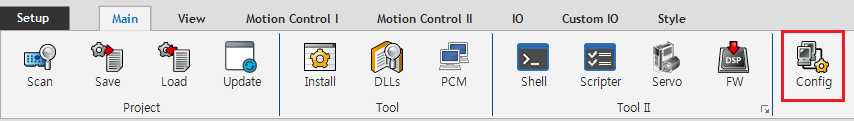

- ComiIDE의 Main 탭에서버튼을 클릭합니다.
- Config 버튼이 보이지 않는 경우, EtherCAT Master가 정상적으로 Load 되었는지 확인합니다.
- SW Version 호환성을 확인 합니다.
- 첫 실행이 아닌 경우 마지막 Config 정보가 자동으로 Update 됩니다.
- Config 실행 후 Scan - Edit - Download 순서로 Configuration이 진행됩니다.
ESI 파일 Import
- Scan을 위해서는 Slave Module의 ESI file이 필요합니다
- ESI 파일을 ./ComiIDE/Data/Xml 폴더에 위치시킵니다.
- 추가 / 삭제 된 ESI 파일은 Configurator 재실행시 적용됩니다.
Network 선택

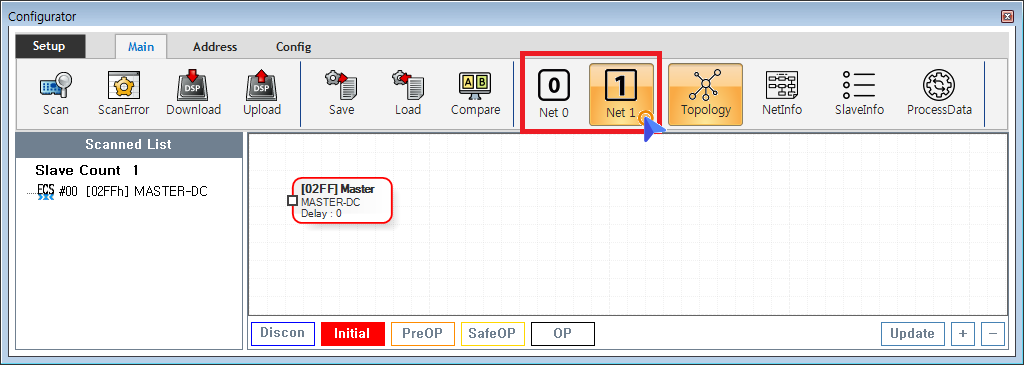

- COMI-LX550 ~ COMI-LX552 제품은 1개의 Network를 가지며, COMI-LX554 또는 두개 이상의 디바이스를 사용하는 경우 여러개의 Network를 가지게 됩니다.
- Network 가 여러개인 경우,
- Configuration은 Network 단위로 이루어지므로, 모든 Network에 대해 Configuration을 진행해야 합니다.
Scan 실행
- Scan 은 EtherCAT Master에 물리적으로 연결 된 Slave Module을 확인하는 과정입니다.

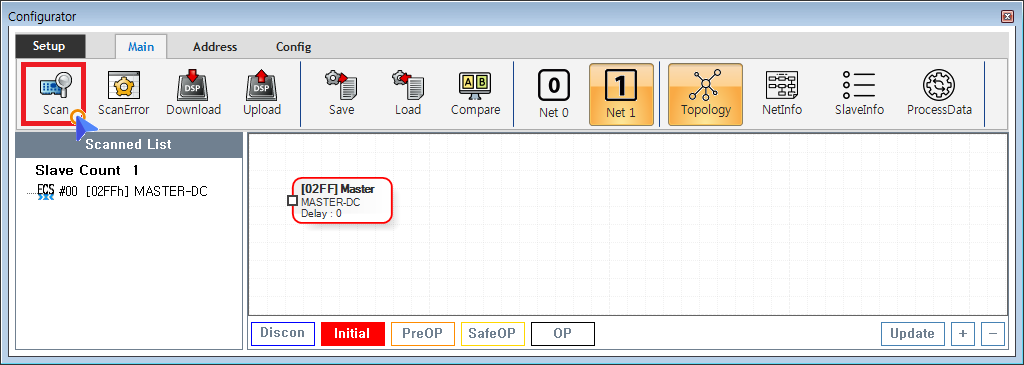

- Main Tab 에서버튼을 클릭하여 SCAN을 실행합니다.
- 한 번 SCAN이 실행되면, 이 후 SCAN 에서는 Scan_failed 된 모듈에 대해서만 SCAN을 진행합니다.
- 전체 모듈에 대해 SCAN을 실행하려면,에서 마우스를 우클릭하여 을 실행하시기 바랍니다.
- Scan을 실행할 경우, 모든 Slave Module의 AlStatus 는 Initial로 변경되며 정지합니다.

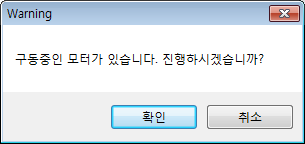

- 구동중인 모터가 있는 경우 급정지 하므로, 한번 더 경고창이 보여집니다.
Warning!
Scan은 모든 Slave Module의 AlStatus가 Initial인 상태에서 진행되어야 합니다.
Scan 버튼 Click 시 마스터는 모든 Slave Module에 대해 Al Status Change(To Initial) 명령을 내리지만, 이미 Module에 Error가 있는 경우 Status 변경이 오래 걸리거나 무시될 수 있으며, SCAN 중 EEPROM_READ_FAILED 등의 에러가 발생할 수 있습니다.
이 경우, Master의 AlStatus 명령을 Initial로 유지한 상태에서 해당 모듈의 전원을 재투입하시기 바랍니다.
Scan은 모든 Slave Module의 AlStatus가 Initial인 상태에서 진행되어야 합니다.
Scan 버튼 Click 시 마스터는 모든 Slave Module에 대해 Al Status Change(To Initial) 명령을 내리지만, 이미 Module에 Error가 있는 경우 Status 변경이 오래 걸리거나 무시될 수 있으며, SCAN 중 EEPROM_READ_FAILED 등의 에러가 발생할 수 있습니다.
이 경우, Master의 AlStatus 명령을 Initial로 유지한 상태에서 해당 모듈의 전원을 재투입하시기 바랍니다.
Master-DC 확인
- Master-DC 는 이더캣 마스터를 의미합니다.
- 연결 된 Slave Module이 없더라도, Master-DC는 확인 되어야 합니다.
- Master DC가 보이지 않는 경우, Scan 시 Master-DC 확인 불가 를 확인합니다.
주소 확인
- ID 설정을 위한 Switch가 제공되는 Slave나, 이미 지정된 주소가 있는 Slave는 해당 값을 불러옵니다.
- 두 가지 사항에 해당하지 않는 경우, EEPROM의 주소값을 불러오며, 이 경우 대부분의 초기값은 0입니다.
- ID는 중복되지 않아야 하므로, 중복되는 주소가 있거나 값이 0인 경우 SlaveInfo탭의 PhysAddr 항목에서 주소를 설정해야 합니다.

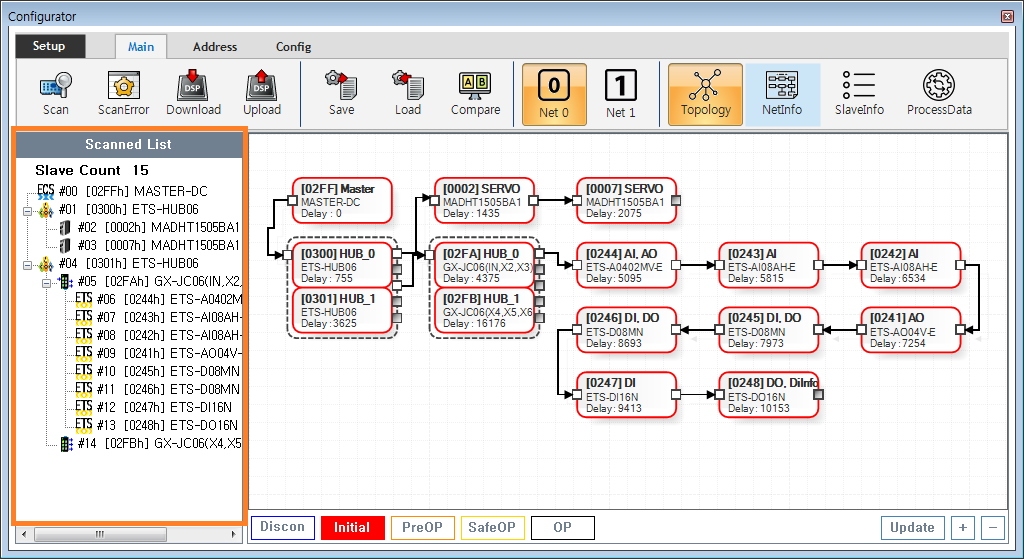

Scan 결과 확인
- Tree에 Slave가 존재 하지 않는다면, 물리적으로 연결되지 않은 경우이므로, 해당 Slave의 물리적 연결을 확인 합니다.

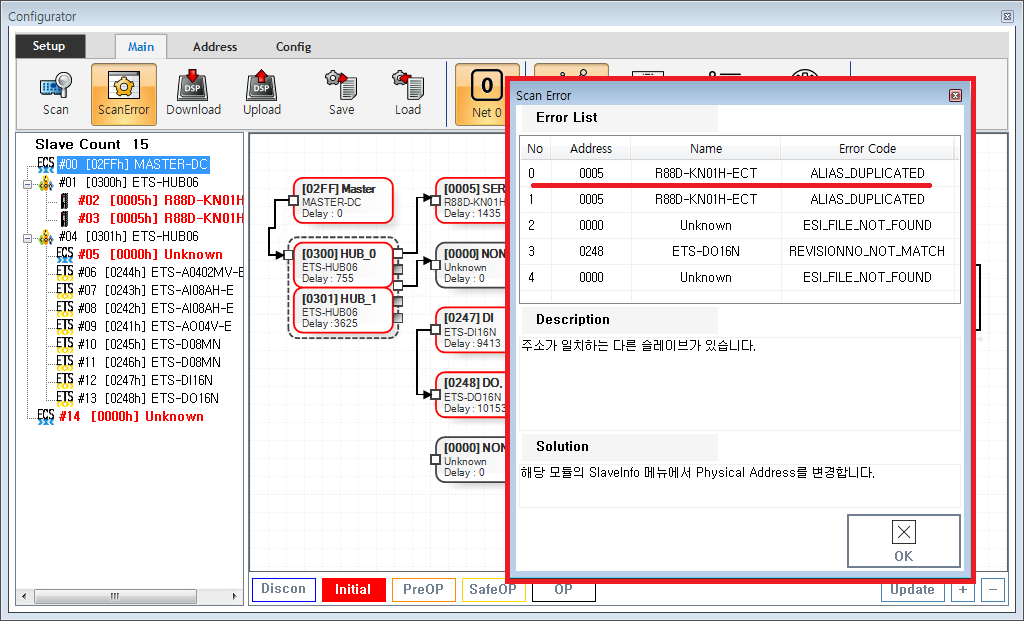

- 스캔이 완료된 후 물리적 연결 문제를 제외한 에러가 있다면 ScanError List 창이 표시됩니다.
- 에러 항목을 클릭하면, 상세 내용이 표시됩니다.
- 각 ErrorCode에 대한 상세 내용은 Scan Error 에서도 확인 가능합니다.

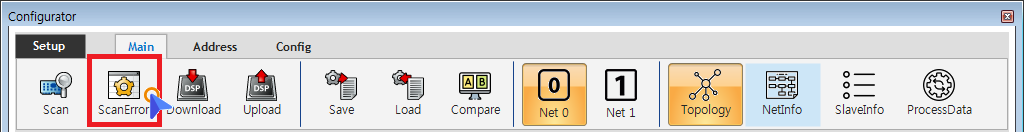

- Scan Error 에 대해 수정 후 Main -버튼을 클릭하면, 수정사항이 반영된 ScanError List를 확인할 수 있습니다.
Warning!
Scan이 수행된 경우, 반드시 Download 까지 진행하시기 바랍니다.
Scan이 수행된 경우, 반드시 Download 까지 진행하시기 바랍니다.
Download
- DownLoad 는 스캔 / 편집 된 Slave의 정보들을 Master로 전달하는 과정입니다.
- Main -클릭
- Scan Error가 모두 해결되지 않았다면, Download 전 ScanError 폼을 먼저 표시합니다.
- ScanError가 있는 경우에도 Download 는 가능하지만, AlStatus가 변경되지 않거나 오동작할 수 있습니다.
- EEPROM의 Data가 수정된 경우, 반드시 Slave Module의 전원을 재투입해야 합니다.
- 보통의 경우 Configuration 과정에서는 Address에 대해서만 접근합니다.
- Slave의 Address가 변경된 경우, 해당 모듈의 전원을 재투입합니다.

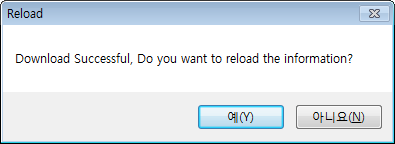

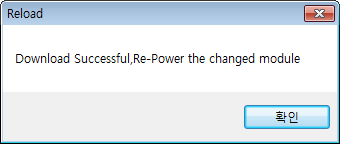

- ComiIDE에 변경된 정보를 반영하는 과정입니다.
- 수정 사항이 있는 경우 “예”를 선택합니다.
Configuration Check

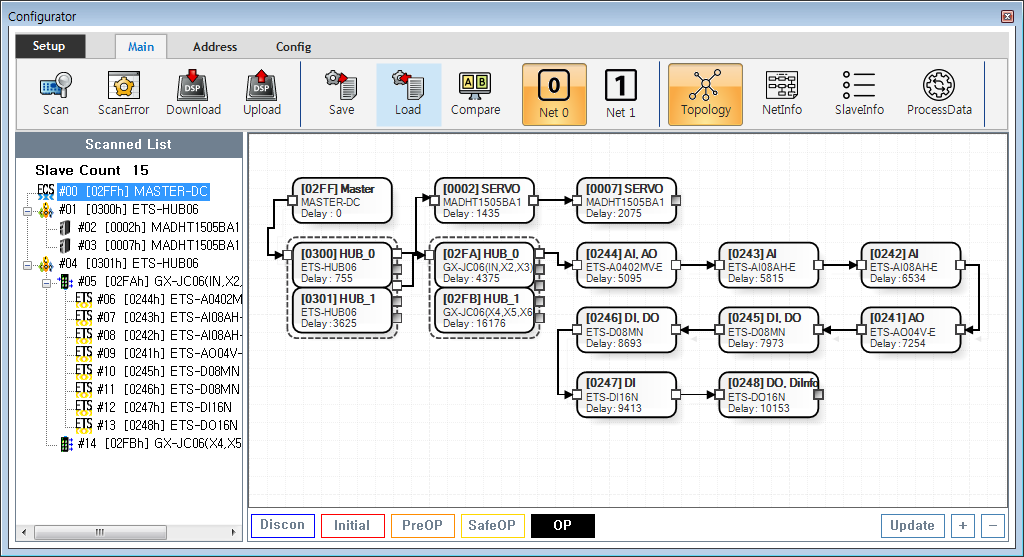

- Configuration 이 정상적으로 완료된 경우, 모든 Slave의 Al Status 가 OP로 변경됩니다.
- 자동으로 변경 되지 않는 경우, Al Status 초기값 설정 을 확인하세요.
- 일부 Slave가 OP가 되지 않는 경우, OP 전환 실패 를 확인하세요.
