Setup

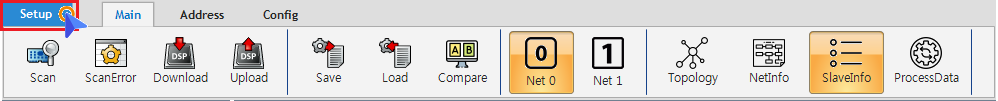

  • Setup 버튼을 클릭하여 Setup 창을 활성화합니다.

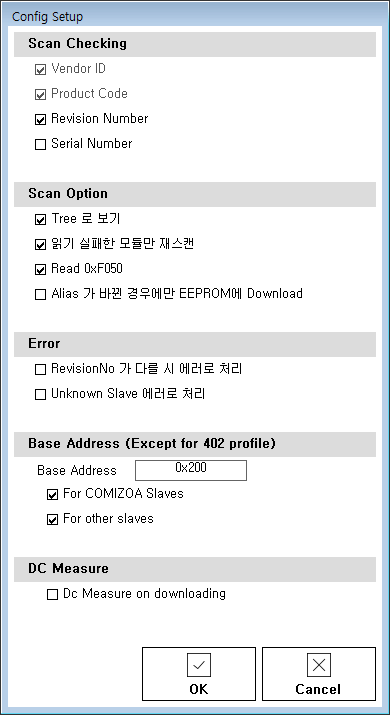

  • Configuration 과정에 적용되는 옵션을 설정할 수 있습니다.
  • 설정 된 옵션은 IDE 종료 시에도 유지됩니다.
  • 단 IDE를 Update 하거나 새로운 버전의 IDE를 실행하는 경우, 재설정 해 주시기 바랍니다.

Scan Checking


  • Slave 를 판단하는데 사용되는 값을 설정합니다.
  • VendorID와 Product Code는 고정입니다.

Scan Option


Tree로 보기

  • Slave List를 트리형으로 볼지, 열거형으로 볼지에 대한 설정값입니다.
  • Tree로 선택한 경우, Slave의 Type 판단에 실패하여 Tree를 만들지 못할 수 있습니다.
  • Scan 완료 후 Tree가 생성되지 않는다면, 해당 옵션을 해제하시기 바랍니다.

읽기 실패한 모듈만 재스캔

  • 해당 옵션이 활성화 된 경우, Scan 실행 시 이전 Scan에서 Scan 실패한 모듈만 재스캔 합니다.
    • 이 경우, 'ReScan All' 을 실행하는 경우 전체 모듈에 대한 Scan이 진행됩니다.

Read 0xF050 / Detect Modules

  • Slot 을 지원하는 MDP Type의 경우, 해당 옵션이 활성화 되어 있으면 현재 추가된 slot에 대한 정보를 불러옵니다.

Alias가 바뀐 경우에만 EEPROM에 Download

  • 해당 옵션이 활성화 된 경우, 다운 로드시 주소가 변경 된 모듈만 변경 된 주소를 EEPROM에 Write 합니다.

Error


  • 활성화 된 옵션에 대한 에러가 발생하는 경우, Download를 진행 할 수 없습니다.

Base Address (Except for 402 profile)


  • 402 Profile(Driver)을 제외한 모듈에 대해 Base Address를 적용합니다.
  • 일반적으로, 모듈의 DeviceID Switch는 최대 0~255 또는 0~15를 지원하므로 다수의 모듈을 사용하는 경우 Base Address를 사용하지 않으면 Address가 중복 될 수 있습니다.
