Distributed Clock Delay 측정

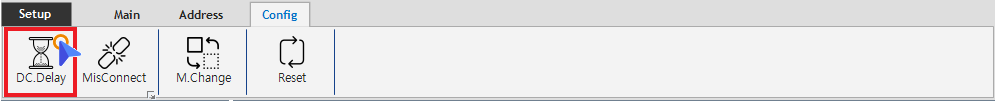

  • Config Tab의 DC.Delay 버튼을 클릭하여 실행합니다.
  • DC Sync를 맞추기 위해 필요한 Slave간 시간 차이를 측정합니다.

DC Delay 확인

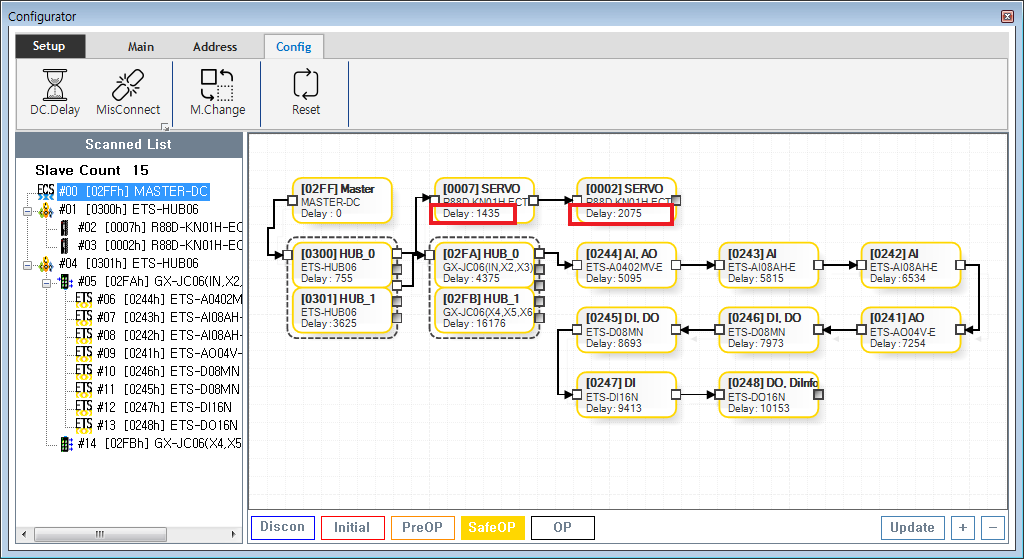

  • 측정이 완료되면 TopologyView 상 Table에 Delay가 표시됩니다.
    • 단위는 ns입니다.

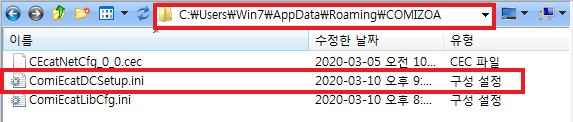

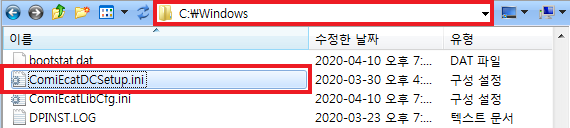

  • 측정값은 'c:\windows' 폴더 또는 'C:\Users\Win7\AppData\Roaming\COMIZOA' 폴더에 'ComiEcatDCSetup.ini' 파일로 저장됩니다.'

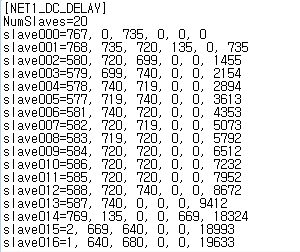

  • 파일에는 Slave 간 시간 차이와, 슬레이브의 Port별 Receive Time이 기록됩니다.


  • 구동 중 Slave Disconnect 등의 이유로 Topology가 변경될때
    • 해당 파일이 존재하는 경우 파일을 참조하여 Slave간 delay가 변경됩니다.
    • 파일이 없는 경우 Delay를 다시 측정합니다.

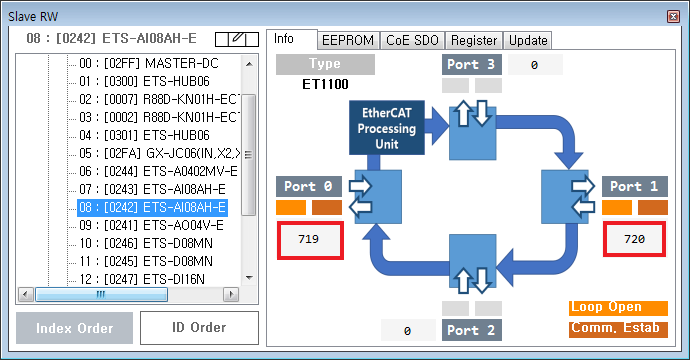

  • Port 별 ReceiveTime은 Slaves에서도 확인 가능합니다.
