 introduction

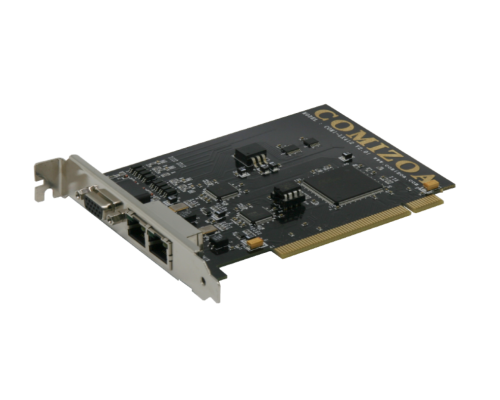

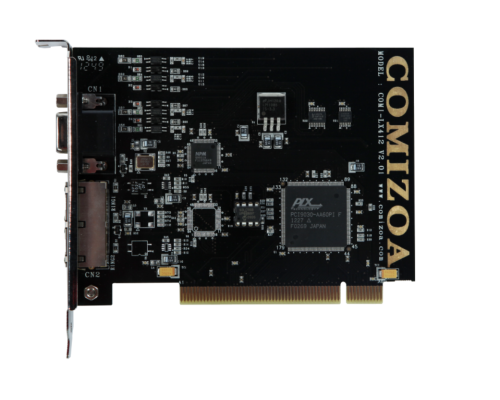

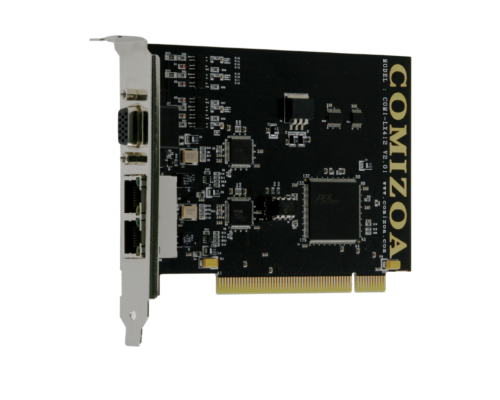

 · COMI-LX412b는 고속 시리얼 필드버스 네트워크인 C-NET의 마스터 보드입니다.

 · 1개의 독립적인 링(RING)을 구성할 수 있으며 한 개의 링에는 최대 64개의 C-NET 슬레이브 모듈을 연결 할 수 있습니다.

 · 필드버스 전용 IC를 이용하여, 각 접점을 고속으로 스캔 (1ms 이내)할 수있으며, 상태감시 및 복구기능을 지원합니다.

 · C-NET은 통신속도를 사용자의 설정에 따라 2.5Mbps, 5Mbps, 10Mbps, 20Mbps로 설정할 수 있으며, 20Mbps 사용시 최대 100m 까지 연결 가능합니다.

 · C-NET으로 사용할 수 있는 슬레이브 모듈은 커넥터 종류에 따라 cnD(스크류 단자대), cnDV(D-Sub), cnDM(몰렉스 커넥터), cnDS(E-CON 커넥터)로 구분되어 출시되어 있어 사용자가 원하는 형태의 시스템을 구성할 수 있습니다.

 General Specifications

 Serge protection

 10kV

 Dimension

 132mm * 100mm

 Over temperature shutdown

 165℃

 Overating temperature

 0℃ ~ 50℃

 Storage temperature

 -20℃ ~ 80℃

 C-NET Master Card

 Number of rings

 1 rings

 Transmission speed

 2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control

 Serial interface

 Half duplex RS-485 with transformer isolation

 Cable type

 CATS UTP/STP Ethernet cable

 Communication distance

 Max. 100m (20Mbps / 32 slave modules)

 Communication slave module capacity

 64 slaves

 Response time

 20μs

 Isolation voltage

 2500Vrms

 C-NET Master Card Internal / Digital Input

 Number of channels

 Isolated 4 channels

 Input type

 Current sink source type

 Input  range

 DC 0V ~ 24V

 Input level tolerant

 Low (0V ~ 1.5V) / High (5V ~ 24V)

 Isolation

 1000V Channel to channel

 Input impedance

 3.6kΩ

 C-NET master Card Internal / Digital Output

 Number of channels

 Isolated 4 channels

 Output type

 Isolated Darlington-RT

 Rds(on state resistance)

 Max. 0.5Ω

 Sink current

 Max. 500mA/channel

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-Xmaster utility Software, COMI-LINK

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes

 COMI-LINK

 ▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다.
 ▶ COMI-LINK는 C-NET의 전반적인 기능을 사용할 수 있도록 되어있으며, 별도의 코딩 없이도 장치를 테스트 하는 것이 가능합니다.
 ▶ COMI-LINK 실행 시 장착되어 있는 마스터 디바이스 정보 및 슬레이브 모듈을 검색하여 정보를 트리 구조로 표시합니다.
 ▶ 특정 슬레이브 모듈의 DI/O 모니터링, DO 상태 제어 및 모든 슬레이브 모듈의 DI/O 상태 모니터링, DO 상태 제어 기능을 제공합니다.
