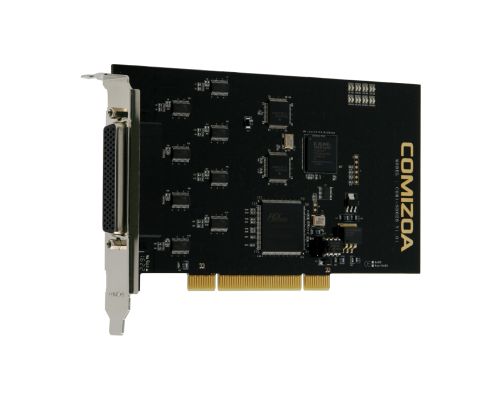

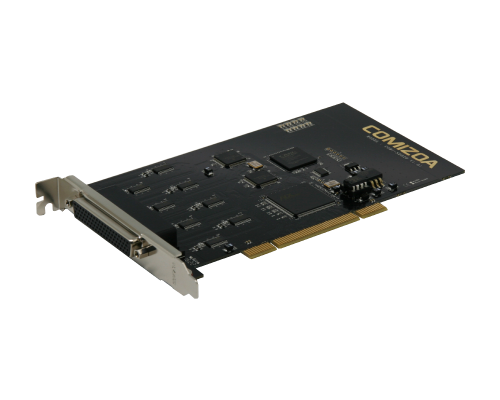

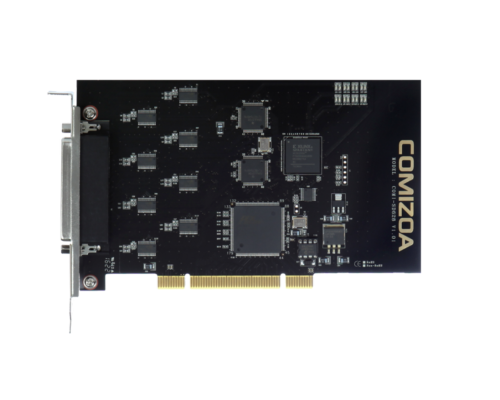

COMI-SD628 (PCI/PCIe)

8ch Multiport Serial Board

DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-SD628 (PCI/PCIe)

 introduction

 · COMI-SD628은 PC 기반 8채널 멀티포트 시리얼 보드(Multiport Serial Board) 입니다.


 · 멀티포트 시리얼 보드는 컴퓨터와 주변기기가 시리얼 통신을 할 수 있도록 시리얼 포트를 확장하는 보드입니다.


 · 컴퓨터의 시리얼 포트를 확장하는 동시에, 별도의 컨버터 없이 RS-232 통신 모드를 지원합니다.


 · Automatic Data Direction Control 기능을 지원하여 CPU 자원을 절약할 수 있습니다.


 · 가상 Port Driver를 지원하여, 사용자는 일반 시리얼 Port를 사용하는 것과 동일한 방법으로 사용할 수 있습니다.



 General Specifications

 Dimension

 174.7 mm * 106.1 mm (W x H)

 동작 온도

 0℃ ~ 50℃

 보관 온도

 -20℃ ~ 80℃

 동작 습도

 5% ~ 90% RH, non-condensing

 보관 습도

 5% ~ 90% RH, non-condensing

 UART통신

 사양

 16C754 호환

 기능

 Programmable Serial Interface

 FIFO

 Tx FIFO 64-Byte, RX FIFO 64-Byte

 시리얼 통신(RS232) 사양

 Tx 전압 범위

 ± 5.4V

 Rx High 임계값

 Max. 2.4V

 Rx Low 임계값

 Min 0.6V

 전송 속도

 2400 ~ 115200 BPS

 ESD 보호

 ±8kV IEC 1000-4-2 접촉방전, ±15kV 휴먼 바디 모델

 EIA/TIA-232 사양 충족



 Serial Manager



 ▶ Serial Manager는 보드 구입시 무상으로 제공됩니다.
 ▶ BaudRate, Data Bits, Stop Bits, Parity 등을 설정 할 수 있으며
    Serial 통신의 기본적인 테스트를 손 쉽게 수행할 수 있습니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용하였습니다.
    따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


 Cable : CB-SR8-DC (D-subp 79pin Male - D-sub 9Pin x 8 Male, 50cm)



 Terminal : LXT618




 Connector





  • INTRODUCTION

     introduction

     · COMI-SD628은 PC 기반 8채널 멀티포트 시리얼 보드(Multiport Serial Board) 입니다.


     · 멀티포트 시리얼 보드는 컴퓨터와 주변기기가 시리얼 통신을 할 수 있도록 시리얼 포트를 확장하는 보드입니다.


     · 컴퓨터의 시리얼 포트를 확장하는 동시에, 별도의 컨버터 없이 RS-232 통신 모드를 지원합니다.


     · Automatic Data Direction Control 기능을 지원하여 CPU 자원을 절약할 수 있습니다.


     · 가상 Port Driver를 지원하여, 사용자는 일반 시리얼 Port를 사용하는 것과 동일한 방법으로 사용할 수 있습니다.



  • SPECIFICATION

     General Specifications

     Dimension

     174.7 mm * 106.1 mm (W x H)

     동작 온도

     0℃ ~ 50℃

     보관 온도

     -20℃ ~ 80℃

     동작 습도

     5% ~ 90% RH, non-condensing

     보관 습도

     5% ~ 90% RH, non-condensing

     UART통신

     사양

     16C754 호환

     기능

     Programmable Serial Interface

     FIFO

     Tx FIFO 64-Byte, RX FIFO 64-Byte

     시리얼 통신(RS232) 사양

     Tx 전압 범위

     ± 5.4V

     Rx High 임계값

     Max. 2.4V

     Rx Low 임계값

     Min 0.6V

     전송 속도

     2400 ~ 115200 BPS

     ESD 보호

     ±8kV IEC 1000-4-2 접촉방전, ±15kV 휴먼 바디 모델

     EIA/TIA-232 사양 충족



  • SUPPORTED S/W

     Serial Manager



     ▶ Serial Manager는 보드 구입시 무상으로 제공됩니다.
     ▶ BaudRate, Data Bits, Stop Bits, Parity 등을 설정 할 수 있으며
        Serial 통신의 기본적인 테스트를 손 쉽게 수행할 수 있습니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용하였습니다.
        따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


  • ACCESSORIES

     Cable : CB-SR8-DC (D-subp 79pin Male - D-sub 9Pin x 8 Male, 50cm)



     Terminal : LXT618




  • CONNECTOR

     Connector
