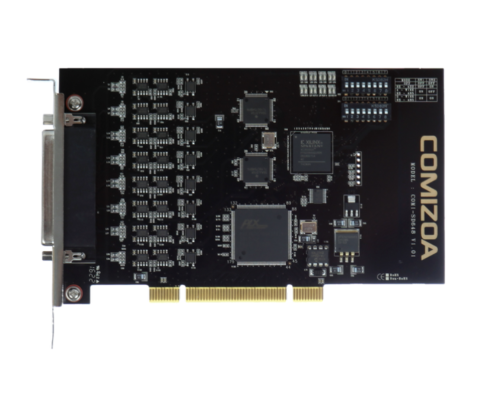

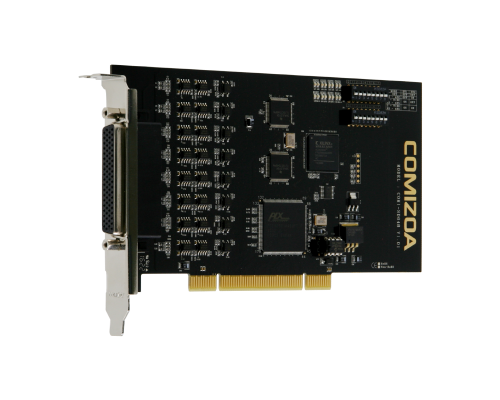

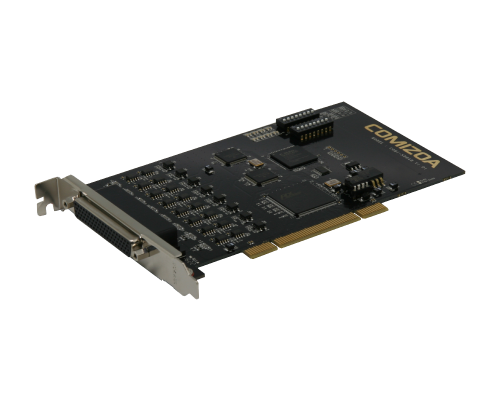

COMI-SD648 (PCI/PCIe)8ch Multiport Serial Board |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-SD648 (PCI/PCIe) |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-SD648은 PC 기반 멀티포트 시리얼 보드(Multiport Serial Board) 입니다. · 멀티포트 시리얼 보드는 컴퓨터와 주변기기가 시리얼 통신을 할 수 있도록 시리얼 포트를 확장하는 보드입니다. · 컴퓨터의 시리얼 포트를 확장하는 동시에, 별도의 컨버터 없이 RS-422, RS-485 통신 모드를 지원합니다. · Automatic Data Direction Control 기능을 지원하여 CPU 자원을 절약할 수 있습니다. · 가상 Port Driver를 지원하여, 사용자는 일반 시리얼 Port를 사용하는 것과 동일한 방법으로 사용할 수 있습니다. · 각 채널마다 전기적으로 절연되어 있습니다. |
General Specifications |
|
Dimension | 174.7 mm * 106.1 mm (W x H) |
동작 온도 | 0℃ ~ 50℃ |
보관 온도 | -20℃ ~ 80℃ |
동작 습도 | 5% ~ 90% RH, non-condensing |
보관 습도 | 5% ~ 90% RH, non-condensing |
UART 통신 |
|
사양 |
16C754 호환 |
기능 |
Programmable Serial Interface |
FIFO |
Tx FIFO 64-Byte, Rx FIFO 64-Byte |
시리얼 통신 (RS485/RS422) 사양 |
|
Tx Differential 출력 |
5V |
Rx Differential 전압 |
0.2V |
전송 속도 |
2400 ~ 921600 BPS |
ESD 보호 |
±8kV IEC 1000-4-2 접속방전, ±15kV 휴먼 바디 모델 |

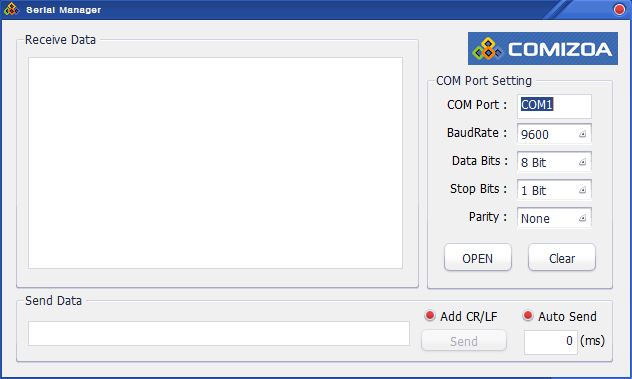

Serial Manager |
|
▶ Serial Manager는 보드 구입시 무상으로 제공됩니다. |

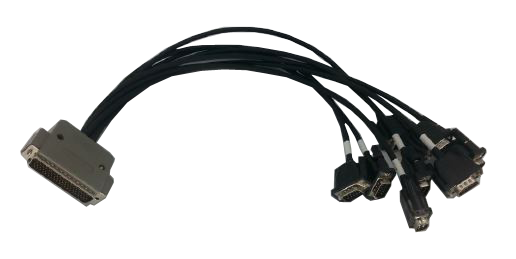

Cable : CB-SR8-DC (D-subp 79pin Male - D-sub 9Pin x 8 Male, 50cm) |
|

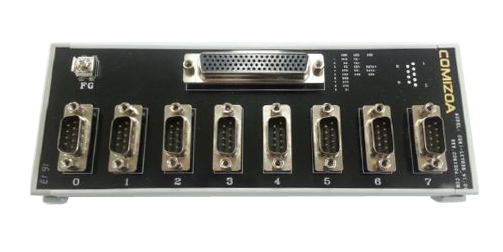

Terminal : LXT618 |
|
Connector |
|
