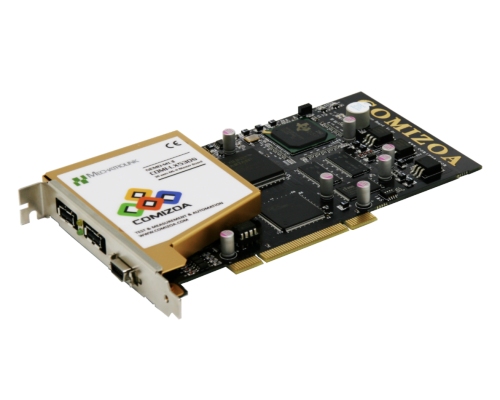

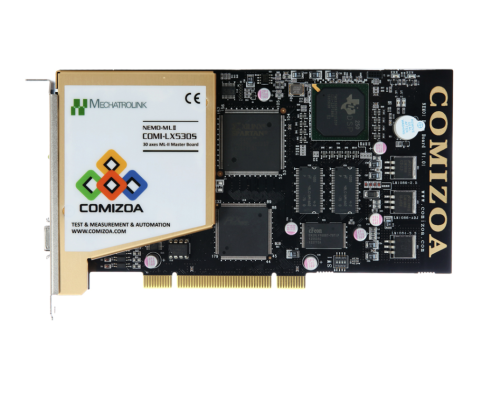

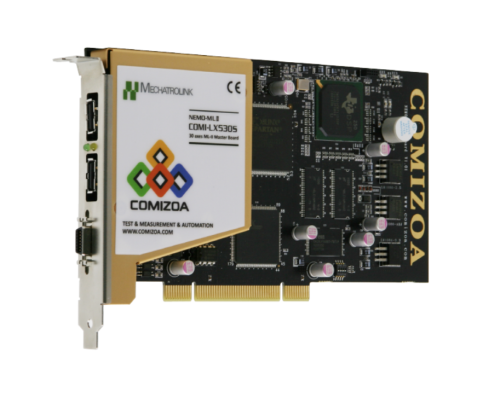

COMI-LX530S
(MECHATROLINK-Ⅱ)

30 Axes Motion Controller
DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-LX530S
(MECHATROLINK-Ⅱ)
* 본 제품의 DOWNLOAD 파일들은 버전에 맞춰 패키지로 제공합니다.

 introduction

 · COMI-LX530S는 PCI 기반의 네트워크형 모션제어기로 YASKAWA 사의 모션컨트롤 네트워크인 MECHATROLINK-Ⅱ 마스터 제어보드입니다.


 ·최대 30축까지 연결하여 제어할 수 있으며 안정성을 바탕으로 강력한 모션제어 기능과 편리한 유저 인터페이스를 제공합니다.


 · MECHATROLINK-Ⅱ 방식의 서보 드라이브와 함께 다양한 슬레이브 모듈을 동일 네트워크에 구성하여 사용하면 유저 사양에 맞는 최적의 시스템을 구성할 수 있습니다.

 ■  강력한 모션 제어 기능


 · COMI-LX530S는 최대 30축을 실시간 동기 제어 할 수 있으며 COMIOZA의 강력한 모션 제어 기능을 탑재하여 Trapezoidal, S-Curve 가감속 프로파일을 제공하고 직선 보간(최대 16축), 원호 보간(2축), 스플라인 보간, 헬리컬 보간 등의 보간 기능을 제공합니다.


 · 연속 보간 기능(Listed Motion기능)과 구동 중 보정기능(Override 기능)을 제공하여 사용자가 보다 유연하게 모션제어를 할 수 있습니다.

 ■  안정성


 · COMI-LX530S는 보드 내에 모션구동을 담당하는 임베디드 프로세서(Embeded Processor DSP)가 별도로 내장되어 제어 PC의 상태와 상관ㅇ벗이 통신 네트워크에 대한 안정성을 확보할 수 있습니다.

 ■  편의성


 · COMI-LX530S는 유저가 편리하게 사용할 수 있는 라이브러리와 유틸리티, 예제를 제공하여 처음 네트워크형 모션 제어기를 사용하는 유저도 쉽게 사용할 수 있습니다.


 General Specifications

 Dimension

 190mm * 114mm (W x H)

 Connector

 Industrial USB type A (2 port), 16 pin I/O port

 Switch

 4 pin 1 EA

 LED

 6 EA

 Buzzer

 1 EA

 Operating temperature

 0℃ ~ 50℃

 Storage temperature

 -20℃ ~ 80℃

 Operating humidity

 5% ~ 90% RH, non-condending

 Storage humidity

 5% ~ 90% RH, non-condending

 External power supply(I/O)

 + 24V DC ± 5% Max. 100mA

 Connector

 Industrial Mini connector

 Cable

 External cable for MECHATROLINK-Ⅱ

 Protocol

 MECHATROLINK-Ⅱ (YASKAWA Feild Network Standard protocol)

 Transferring speed

 10 Mbps

 Cycle time

 1 ms

 Transferring data width

 32 bit

 Maximum distance between stations

 50 m

 Maximum cable distance

 50 cm

 Processor

 DSP

 [TI] TMS320C6711D

 Operation data type

 Fixed / Floatng point

 Memory

 Flash : 2Mbyte

 Internal SRAM : 64Kbyte

 External SDRAM : 64Mbyte

 Clock rate

 200 ㎒

 Motion Control

 Number of maximum controllable axes

 15 / 30 axes

 Control Cycle

 1 ms

 Speed Profile

 Trapezoidal / S-curve

 Single axes motion Mode

 Jog Motion

 Point to point motion

 Interpolation mode

 Linear interpolation (Maximum 16 axes)

 Circular interpolation (Maximum 2 axes)

 Spline interpolation

 Helical interpolation

 Other control mode

 Home return

 back lash compensation

 Gentry control

 Supproted S/W

 Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-IDE  Utility Software

 Library : C/C++, C#, Visual Basic, Labview, Delphi

 Plenty of example codes


COMI-IDE

 ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
 ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
 ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
    각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
 ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
 ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
 ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
    32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
    만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.
