| EPS-Interface |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |

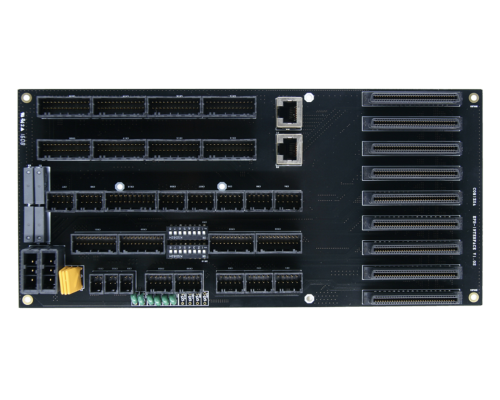

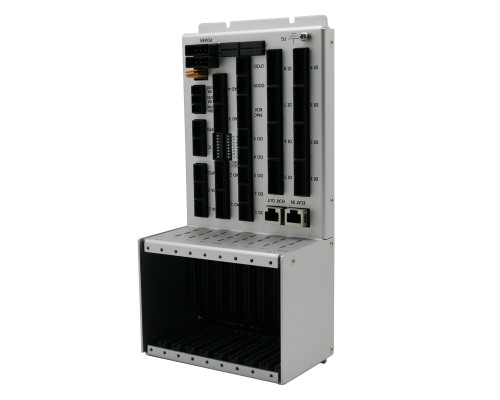

· EPS-Interface는 EtherCAT 기반 제어기인 EPS Series의 interface 모듈입니다. · EtherCAT 슬레이브 모듈에 통신, 전원 그리고 외부 신호를 연결하는 통로 역할을 합니다. |
General Specifications |
|
Dimension |
134mm * 283mm * 85mm |
Input Voltage |
DC 24V (-15% / +20%, ripple ratio witihin 5%) |
Contact connection |
Can be changed according to user request specification |
Interworking between modules |
1-178136-2(Interface. TE Connectivity) 1-178128-3(Module, TE Connectivity) |
Main fower fuse |
5A |
Operating Temperature |
0 ℃ ~ 50 ℃ |
Storage Temperature | -20℃ ~ 80℃ |
Operating Humidity | 5% ~ 90% RH, non-condending |
Communication |
|
Cable |
RJ45 UTP Cable CAT. 5e or more, shielded cable (STP) is recommended. |
EtherCAT Communication rate |
100Mbps Full-duplex |
MDI-MDI-X |
MDI/MDI-X auto-crossover |
ESD Protection |
Contact discharge : 4 kV Air discharge : 8 kV |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Conector |
|
