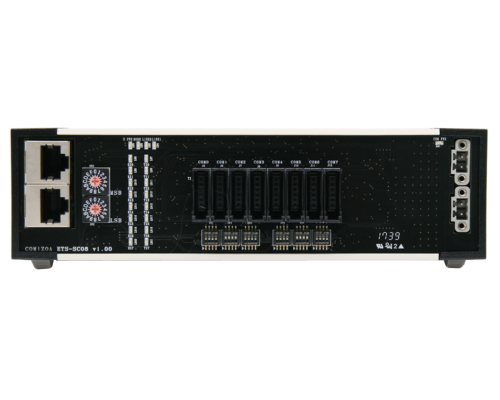

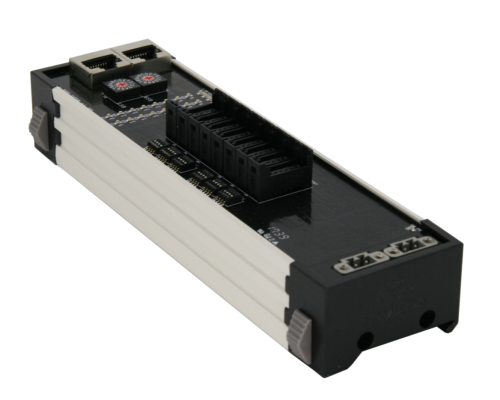

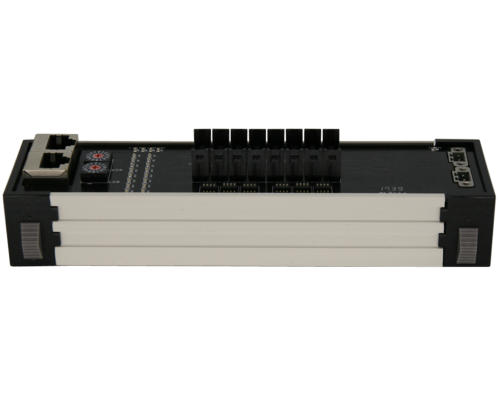

ETS-SC08A8ch Serial communication module |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETS-SC08A |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ETS-SC08A는 커미조아의 EtherCAT 기반 제어기의 8채널 Serial communication 모듈입니다. · 각 채널은 슬라이스 스위치를 조절하여 RS-232/422/485 통신을 선택적으로 할 수 있습니다. |
General Specification |
|
Dimension |
180 * 53 * 41 (mm) |
Operating Temperature |
0℃ ~ 50℃ |
Storage Temperature |
-20℃ ~ 80℃ |
Humidity |
5% ~ 90%, non-condensing |
Power consumption |
System power : 100mA @ DC 24V ±5% |
Serial communication specification |
|
Number of channel |
8 channel |
Protocol |
RS-232 / RS-422 / RS-485 |
Isolation |
Digital Isolators (Viso = 2,500 Vrms) |
Baud-rate |
2,400 bps ~ 38,400 bps (Optional 115200) |
FIFO | 64 byte transmit / 64 byte receive |
Temination Registor |
120 Ω |
Electrical Isolation |
2.5 Krms |
ESD Protection |
4 KV |
COMI-IDE |
|
▶ COMI-IDE is provided free of charge when purchasing COMIZOA products ▶ COMI-IDE is a utility program for functional testing and monitoring of products. so unlike the existing method of using separate program of each product group, only one program Can be controlled using. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|

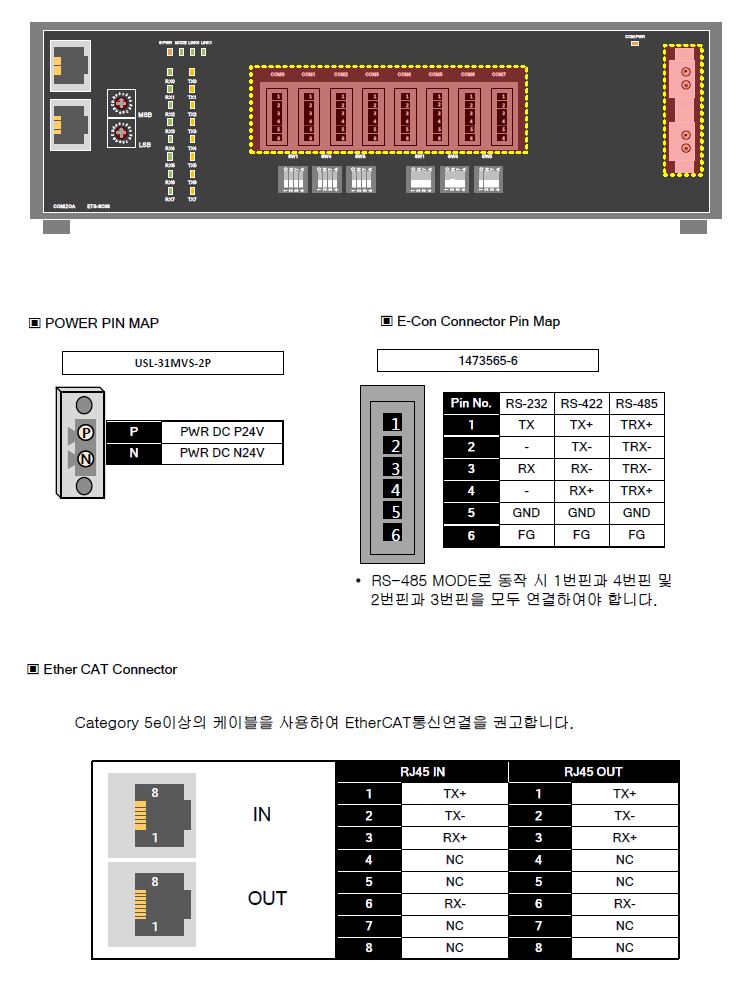

Connector |
|
