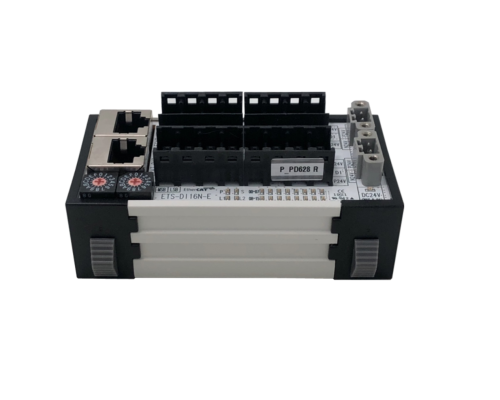

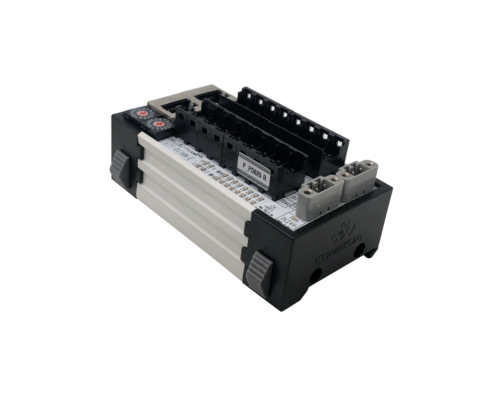

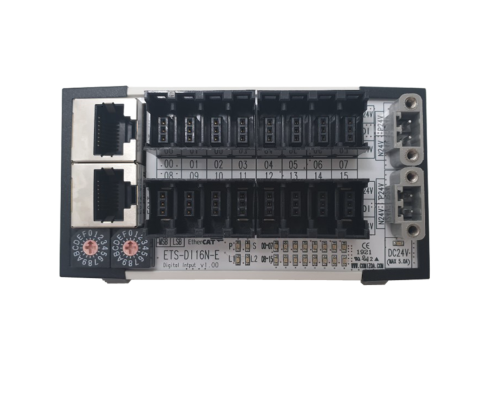

ETS-DI16N-E16ch NPN Digital Input Module |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETS-DI16N-E |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ETS-DI16N-E은 이더캣(EtherCAT)기반 제어기인 ETS 시리즈의 16채널 NPN 디지털 입력 슬레이브(Slave) 모듈입니다. · 디지털 입력 회로는 NPN방식으로 내부 제어 신호와 외부 입출력 신호는 포토커플러를 사용하여 절연되어 있습니다. |
Power Specification |
|
Power Dissipation (System) |
Max. 40mA @ 24.0VDC |
Power Dissipation (I/O) |
Max. 30mA @ 24.0VDC |
Rated Input Voltage |
24VDC (-15%/+20%, ripple ratio within 5%) EN61131-2 |
Comm. Specification |
|
Transmission speed for EtherCAT |
100 Mbit/s with Full Duplex |
MDI/MDI-X |
MDI/MDI-X auto-croessover |
ESD Protection |
Contact Discharge (Typ.) 4kV |
Air Discharge (Typ.) 8kV |
|
Digital Input Specification |
|
Number of Inputs |
Isolated 16 Input |
Input type |
Current Sink Type (NPN) |
Input Ragne |
DC 0V ~ 24V |
Input Current |
Min. 3.6mA / Channel |
Input Impedance |
5.1KOhm |
Input Level Tolerant |
Low (Min. 0V ~ mAX. 5V) |
High (Min. 18V ~ Max. 24V) |
|
Isolation |
1KV Channel to Channel |
Wiring contact |
I/O : 3-Pin E-CON / Power : USL-3FBS-2P |
Environmental Specification |
|
Dimension |
95 * 53 * 41 (mm) |
Install |
Industrial DIN rail |
Operating Temperature Range |
0°C ~ 50°C |
Storage Temperature Range |
-20°C ~ 80°C |
Oerating Humidity Range |
5% ~ 90% RH, non-condensing |
Storage Humidity Range |
5% ~ 90%RH, non-condensing |

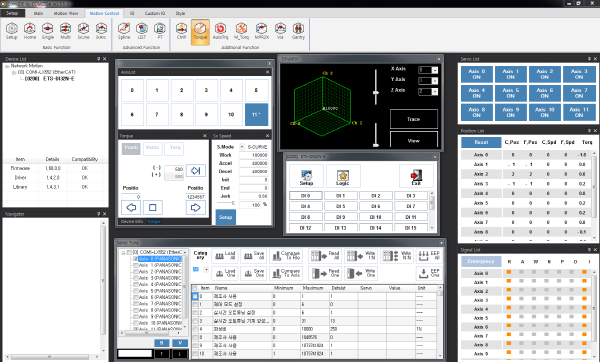

COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
