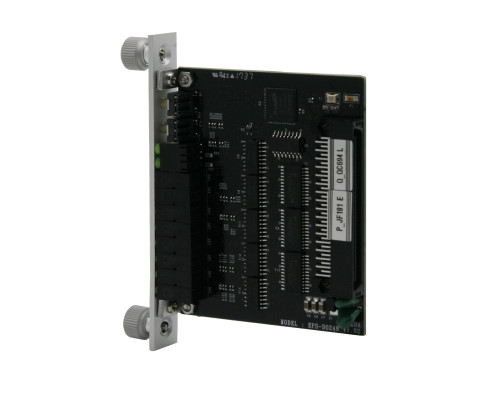

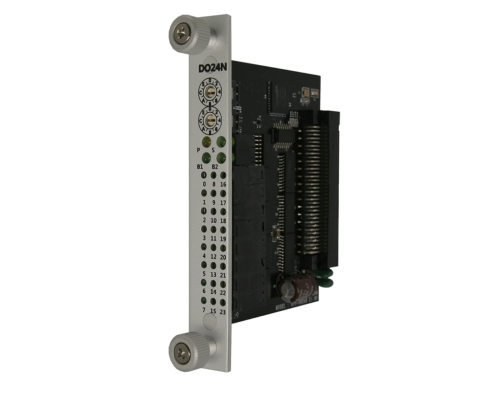

EPS-DO24N

24ch NPN Digital Output Module


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
EPS-DO24N

 introduction

 · EPS-DO24N는 EtherCAT 기반 제어기인 EPS Series의 24채널 디지털 출력 슬레이드 모듈 입니다.


· 디지털 입력 회로는 NPN 방식으로 채널 당 최대 0.5A까지 출력 가능합니다.


· 내부 제어 신호와 외부 I/O 신호는 포토 커플러를 사용하여 절연되어 있습니다.



 General Specifications

 Dimension

 78.35mm * 100mm * 14mm

 Power consumption

 40mA @ DC 24V

 Interworking between modules

 1-178136-2(Interface. TE Connectivity)

 1-178128-3(Module, TE Connectivity)

 Operating Temperature

 0 ℃ ~ 50 ℃

 Storage Temperature

 -20℃ ~ 80℃

 Operating Humidity

 5% ~ 90% RH, non-condending

 Digital Output

 Number of channels

 Isolated 24 channels

 Output type

 MOSFET with common ground(NPN)

 Isolation

 Photo-Coupler (Viso = 3,000Vrms)

 OFF state current

 Max 100uA / Point

 ON state sink current

 Max. 500mA / Point

 Rds

 Max. 1.4Ω (± 5 %)

 Over current shutdown

 0.7A ~ Max. 2A

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 Plenty of example codes


 COMI-IDE



 ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
 ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
 ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
    각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
 ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
 ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
 ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
    32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
    만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.


 Cable : Category 5 / STP (Shielded Twisted-Pari)



 Connector : RJ-45 Connector




 Conector








  • INTRODUCTION

     introduction

     · EPS-DO24N는 EtherCAT 기반 제어기인 EPS Series의 24채널 디지털 출력 슬레이드 모듈 입니다.


    · 디지털 입력 회로는 NPN 방식으로 채널 당 최대 0.5A까지 출력 가능합니다.


    · 내부 제어 신호와 외부 I/O 신호는 포토 커플러를 사용하여 절연되어 있습니다.



  • SPECIFICATION

     General Specifications

     Dimension

     78.35mm * 100mm * 14mm

     Power consumption

     40mA @ DC 24V

     Interworking between modules

     1-178136-2(Interface. TE Connectivity)

     1-178128-3(Module, TE Connectivity)

     Operating Temperature

     0 ℃ ~ 50 ℃

     Storage Temperature

     -20℃ ~ 80℃

     Operating Humidity

     5% ~ 90% RH, non-condending

     Digital Output

     Number of channels

     Isolated 24 channels

     Output type

     MOSFET with common ground(NPN)

     Isolation

     Photo-Coupler (Viso = 3,000Vrms)

     OFF state current

     Max 100uA / Point

     ON state sink current

     Max. 500mA / Point

     Rds

     Max. 1.4Ω (± 5 %)

     Over current shutdown

     0.7A ~ Max. 2A

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7, Windows 10

     Plenty of example codes


  • SUPPORTED S/W

     COMI-IDE



     ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
     ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
     ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
        각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
     ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
     ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
     ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
        32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
        만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.


  • ACCESSORIES

     Cable : Category 5 / STP (Shielded Twisted-Pari)



     Connector : RJ-45 Connector




  • CONNECTOR

     Conector
