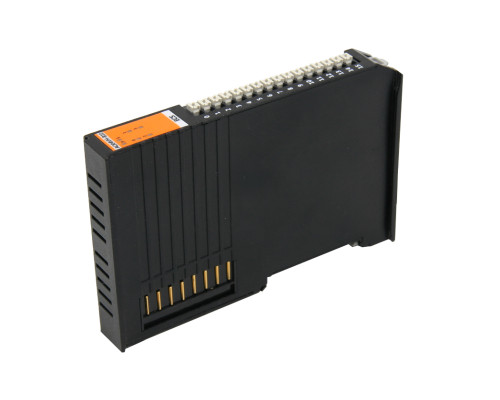

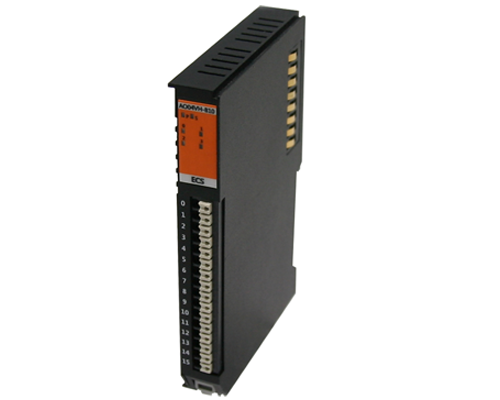

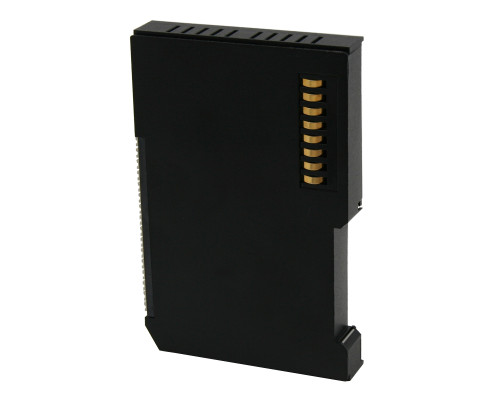

ECS-AO04VH
4ch Analog Voltage Output Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECS-AO04VH |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ECS-AO04VH는 이더캣(EtherCAT) 기반 제어기인 ECS 시리즈의 4채널 아날로그 전압출력 슬레이브(slave) 모듈입니다. · 각 아날로그 채널은 ±10(V)의 전압을 16비트 해상도로 출력할 수 있습니다. · 각 채널의 내부 제어 신호와 외부 입출력 신호는 포토 커플러를 사용하여 절연됩니다. |
General Specifications |
|
System power |
DC 24V |
Power consumption (system) |
100mA @ DC 3.3V |
Power consumption (I/O) |
80mA @ DC 24V |
Voltage input range |
DC 24V |
Dimension |
12.5mm * 100mm * 65mm (W x H x D) |
Operating temperature range |
0℃ ~ 50℃ |
Storage temperature range |
-20℃ ~ 80℃ |
Operating humidity range |
5% ~ 90% RH, non=condensing |
Storage humidity range |
5% ~ 90% RH, non=condensing |
Analog Specification |
|
Number of input |
4 output |
Input type |
Single-ended |
Resolution |
16 bit |
Voltage output range |
± 10V |
Isolation |
Non-isolation among input signals |
|
Photo coupler isolation among input/control signal (3kV) |
Precision |
±6 mV (Error) |
|
±0.3% (Gain Error) |
Resistance |
Min. 5㏀ (± 5%) |
Conversion duration |
Min 200 ㎲ / all channels |
Contact connection |
LSF-MST3.5-16P (One touch terminal block) |
Supported S/W |
|
Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10 |
|
Library | C/C++, C#, Visual Basic, Labview, Delphi |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
