ETS-A0402MV-E

4ch analog input / 2ch anaolg voltage output module

DOWNLOAD

Model

S/W Manual

H/W Manual

Driver

Library

App

Dim

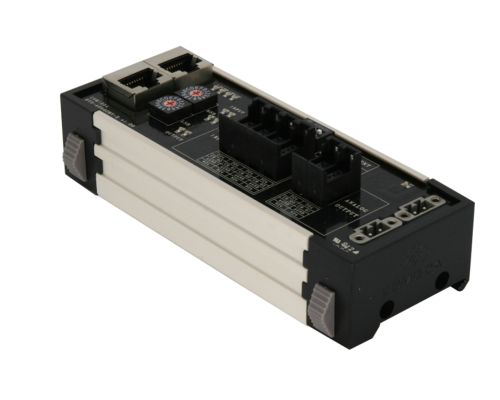

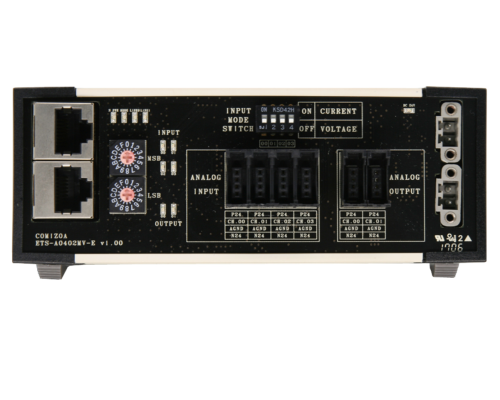

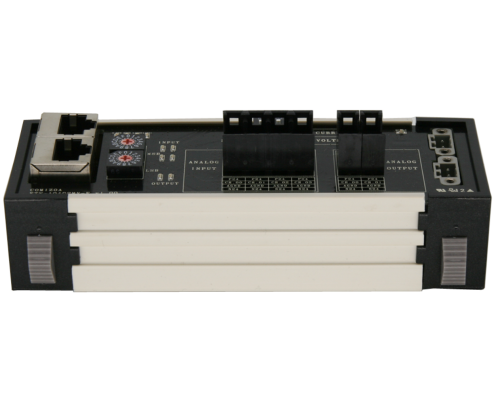

ETS-A0402MV-E

introduction

· ETS-A0402MV-E는 커미조아의 EtherCAT 기반 제어기의 4채널 Analog 입력 / 2채널 Analog 전압 출력 모듈입니다.

· Analog Input 0~3 채널은 최대 -10.24V ~ +10.24V 의 전압 혹은 4~20mA, 4~24mA, 0~20mA의 전류를 선택적으로 입력 받을 수 있습니다.

· Anlaog Output 0~1 채널은 0~5V/0~10V/0~10.8V/±5V/±10.8V의 전압 출력 범위를 선택 가능합니다.

General Specification
Dimension	134 * 53 * 41 (mm)
Operating Temperature	0℃ ~ 50℃
Storage Temperature	-20℃ ~ 80℃
Humidity	5% ~ 90%, non-condensing
Power consumption	System power : 62 mA @ DC 24V ± 5% Analog power : mA @ DC 24V ± 5%

Analog Input Specification
Number of Inputs	4 Input
Input type	Single-ended
Isolation	I/O to Logic : Photo-coupler (Viso = 3,000 Vrms)
Resolution	16 bit (2's compliment)
Voltage Input Range	±10.24V, ±5.12V, ±2.56V, 0~10.24V, 0~5.12V
Current Input Range	4~20mA, 0~20mA, 4~24mA
Error	Offset Error : ±0.01V, 0.05mA Gain Error : ±0.45%
Wiring Contact	I/O : 4-Pin E-con / Power : USL-3FBS-2P

Analog Output Specification
Number of outputs	2 Output
Output type	Single-ended
Isolation	I/O to Logic : Isolator (Viso = 2,500 Vrms)
Resolution
Voltage Output Range	DC 5V, 10V, 10.8V, ±5V, ±10V, ±10.8V Selectable
Error	Offset Error : ±6mA Gain Error : ±0.3%
Load Resistance	Min. 5㏀
Conversion Time	Min. 200us / All Channles
Wiring Contact	I/O : 4-Pin E-CON / Power : USL-3FBS-2P

COMI-IDE

▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.

Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector

Connector

INTRODUCTION

introduction

· ETS-A0402MV-E는 커미조아의 EtherCAT 기반 제어기의 4채널 Analog 입력 / 2채널 Analog 전압 출력 모듈입니다.

· Analog Input 0~3 채널은 최대 -10.24V ~ +10.24V 의 전압 혹은 4~20mA, 4~24mA, 0~20mA의 전류를 선택적으로 입력 받을 수 있습니다.

· Anlaog Output 0~1 채널은 0~5V/0~10V/0~10.8V/±5V/±10.8V의 전압 출력 범위를 선택 가능합니다.

SPECIFICATION

General Specification
Dimension	134 * 53 * 41 (mm)
Operating Temperature	0℃ ~ 50℃
Storage Temperature	-20℃ ~ 80℃
Humidity	5% ~ 90%, non-condensing
Power consumption	System power : 62 mA @ DC 24V ± 5% Analog power : mA @ DC 24V ± 5%

Analog Input Specification
Number of Inputs	4 Input
Input type	Single-ended
Isolation	I/O to Logic : Photo-coupler (Viso = 3,000 Vrms)
Resolution	16 bit (2's compliment)
Voltage Input Range	±10.24V, ±5.12V, ±2.56V, 0~10.24V, 0~5.12V
Current Input Range	4~20mA, 0~20mA, 4~24mA
Error	Offset Error : ±0.01V, 0.05mA Gain Error : ±0.45%
Wiring Contact	I/O : 4-Pin E-con / Power : USL-3FBS-2P

Analog Output Specification
Number of outputs	2 Output
Output type	Single-ended
Isolation	I/O to Logic : Isolator (Viso = 2,500 Vrms)
Resolution
Voltage Output Range	DC 5V, 10V, 10.8V, ±5V, ±10V, ±10.8V Selectable
Error	Offset Error : ±6mA Gain Error : ±0.3%
Load Resistance	Min. 5㏀
Conversion Time	Min. 200us / All Channles
Wiring Contact	I/O : 4-Pin E-CON / Power : USL-3FBS-2P

SUPPORTED S/W

COMI-IDE

ACCESSORIES
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector
CONNECTOR

Connector
