제품소개

> ECS Series

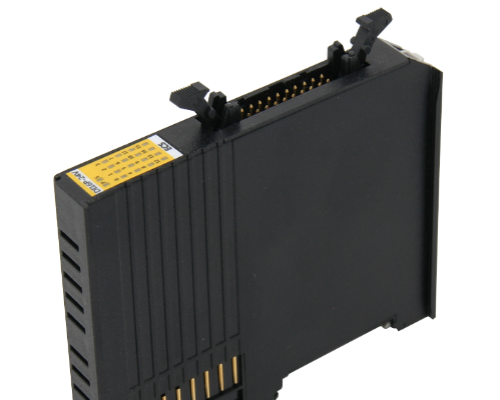

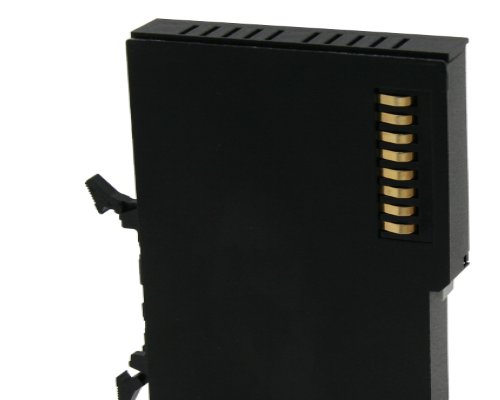

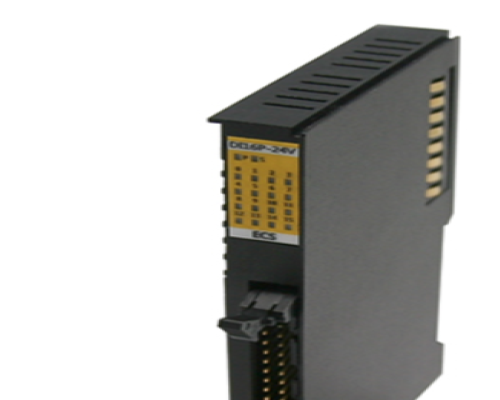

ECS-DI16P

16ch PNP Digital Input Module


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
ECS-DI16P

 introduction

 · ECS-DI16P는 이더캣(EtherCAT) 기반 제어기인 ECS 시리즈의 16채널 PNP 디지털 입력 슬레이브(Slave) 모듈입니다.


 · 디지털 입력 회로는 PNP 방식으로 내부 제어 신호와 외부 입출력 신호는 포토커플러(Photo-coupler)를 사용하여 절연되어 있습니다.



 General Specifications

 System power

 DC 24V

 Power consumption(System)

 100mA @ DC 24V

 Power consumption(I/O)

 30mA @ DC 24V

 Voltage input range

 DC 24V

 Dimension

 12.5mm * 100mm * 65mm (W x H x D)

 Operating temperature range

 0℃ ~ 50℃

 Sotrage temperature range

 -20℃ ~ 80℃

 Operating humidity range

 5% ~ 90% RH, non-condensing

 Storage humidity range

 5% ~ 90% RH, non-condensing

 Digital Specification

 The number of input channels

 16 input channels

 Isolation

 Photo coupler (Viso = 3,000 Vrms)

 Input type

 Current sourcing PNP type

 On state voltage

 Min 11V ~ Max 28.8V DC (En61131-2, type 1/3)

 Off state voltage

 Max 5V DC (EN61131-2, type 1/3)

 On state current

 Max. 5mA per channel @ 28.8V DC

 Input impedance

 About 5㏀(±5%)

 Contact connection

 Ribbon HIF3B-20PA-2.54DS

 Supported S/W

 Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10

 Library

 C/C++, C#, Visual Basic, Labview, Delphi

 Plenty of example codes



 COMI-IDE




 ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
 ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
 ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
    각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
 ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
 ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
 ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
    32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
    만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.



 Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




 Connector





  • INTRODUCTION

     introduction

     · ECS-DI16P는 이더캣(EtherCAT) 기반 제어기인 ECS 시리즈의 16채널 PNP 디지털 입력 슬레이브(Slave) 모듈입니다.


     · 디지털 입력 회로는 PNP 방식으로 내부 제어 신호와 외부 입출력 신호는 포토커플러(Photo-coupler)를 사용하여 절연되어 있습니다.



  • SPECIFICATION

     General Specifications

     System power

     DC 24V

     Power consumption(System)

     100mA @ DC 24V

     Power consumption(I/O)

     30mA @ DC 24V

     Voltage input range

     DC 24V

     Dimension

     12.5mm * 100mm * 65mm (W x H x D)

     Operating temperature range

     0℃ ~ 50℃

     Sotrage temperature range

     -20℃ ~ 80℃

     Operating humidity range

     5% ~ 90% RH, non-condensing

     Storage humidity range

     5% ~ 90% RH, non-condensing

     Digital Specification

     The number of input channels

     16 input channels

     Isolation

     Photo coupler (Viso = 3,000 Vrms)

     Input type

     Current sourcing PNP type

     On state voltage

     Min 11V ~ Max 28.8V DC (En61131-2, type 1/3)

     Off state voltage

     Max 5V DC (EN61131-2, type 1/3)

     On state current

     Max. 5mA per channel @ 28.8V DC

     Input impedance

     About 5㏀(±5%)

     Contact connection

     Ribbon HIF3B-20PA-2.54DS

     Supported S/W

     Platform : WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10

     Library

     C/C++, C#, Visual Basic, Labview, Delphi

     Plenty of example codes



  • SUPPORTED S/W

     COMI-IDE




     ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
     ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
     ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
        각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
     ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
     ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
     ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
        32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
        만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.



  • ACCESSORIES

     Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




  • CONNECTOR

     Connector
