 introduction

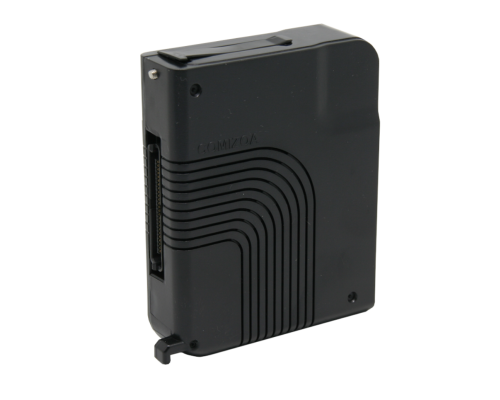

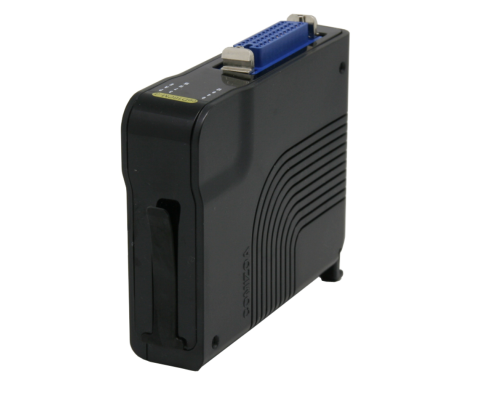

· aNS-D16CM 은 (주)커미조아의 Network 기반 제어기의 slave 모듈 중 하나로 16채널의 Digital Input/Output 을 제공하는 제품입니다.

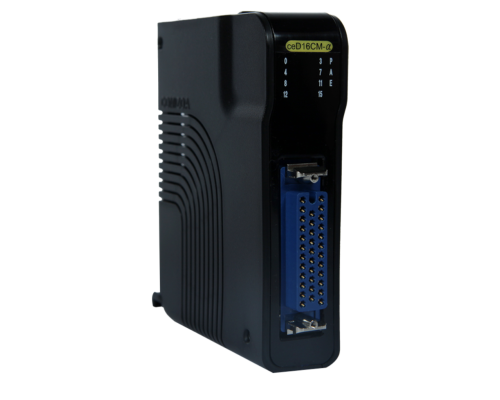

· ceD16CM-α 은 해당 채널의 기능의 입력/출력을 소프트웨어적으로 선택하여 구동하는 기능을 제공하여 사용자의 필요에 따른 접점 구성에

  최대한의 편의를 제공해 드립니다.

 General Specifications

 Install

 AllNet Backplane

 Power consumption

 50 mA type. 80mA Max

 Serge protection

 10 kV

 Connector

 MR-34RFA

 Over current shutdown

 5 A

 Dimension

 80 mm * 100 mm * 27 mm

 Digital Input

 Number of channels

 Isolated 16 channels

 Input type

 Current sinking type (NPN)

 Input range

 DC 0V ~ 24V

 Input current

 Min. 3.6 mA/channel

 Input level tolerant

 Low (0V ~ 1.5V), High (5V ~ 24V)

 Isolation

 1000V channel to channel

 Input impedance

 6.6 ㏀

 Digital Output

 Number of channels

 Isolated 16 channels

 Output type

 MOSFET wirh common ground (NPN)

 Output voltage

 Max 5V ~ Max 35V

 Sink current

 Max. 500 mA /Channel

 Rds (On state resistance)

 Max. 0.5 Ω

 Throughput

 10 kHz (0.1 ms)

 Overload shutdown

 1.1 A Min ~ 2A Max

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 Plenty of example codes

 MADIC

▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

 Connector
