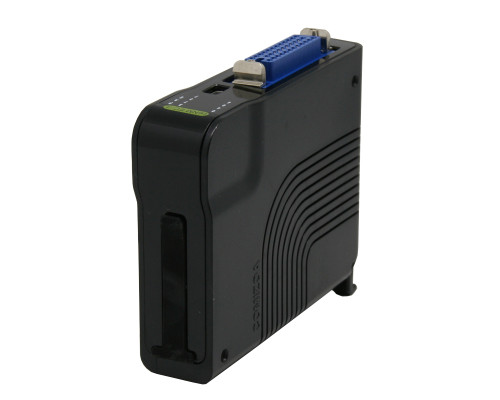

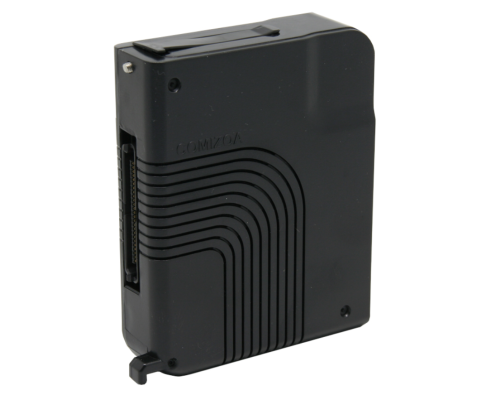

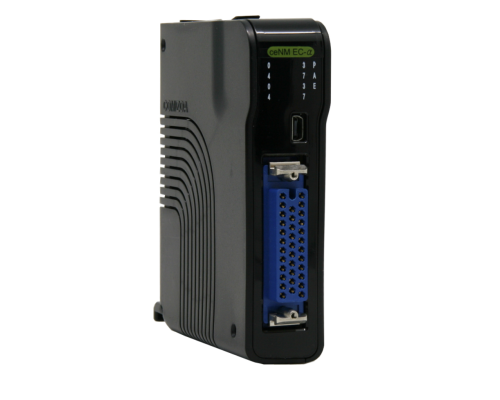

aNM-EC
EtherCAT Master Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNM-EC |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNM-EC는 (주)커미조아의 필드버스 제품인 ALLNET Node Master 모듈입니다. · 고속 필드버스 프로토콜인 EtherCAT Master와 ALLNET 슬레이브를 연결하여 사용 할 수 있는 모듈입니다. · 기본적인 I/O 모듈외에 펄스 출력형 모션제어 모듈도 연결할 수 있습니다. · WDT In 과 WDT Trg 신호를 내장하여 전체 시스템 감시 기능을 제공 합니다. |
General Specifications |
|
install |
AllNet Backplane |
Power consumption |
30mA type. 40mA Max. |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current Shutdown |
5A |
Dimention |
80mm * 100mm * 27mm |
Node Management & Communication |
|
Type |
EtherCAT Type |
Slave Module |
Max. 9EA |
External I/O |
|
Digital Input |
8 channels (TTL Level) |
Digital Output |
8 channels (TTL Level) |
WDT(Watchdog) Input |
Isolated 1 channel |
WDT(Watchdog) Output |
Isolated 1 channel (NPN) |
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
