aNS-AO04I

4ch Analog Current Output Module


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim

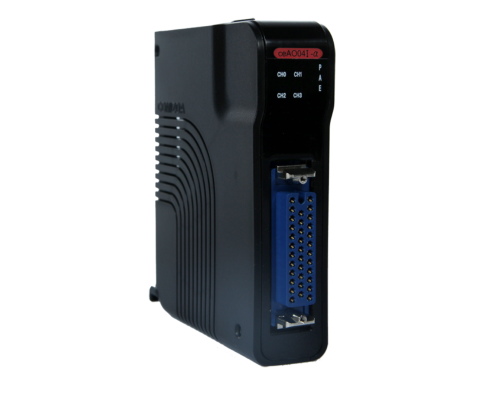

aNS-AO04I

 introduction

 · aNS-AO04I는 4 채널 16 비트 아날로그 전류 출력 AllNet 슬레이브 모듈 입니다.


 · 각 채널은 4~20 mA의 전류를 출력할 수 있습니다.



 General Specifications

 Install

 AllNet backplane

 Power consumption

 110 mA type. 140 mA Max

 Serge protection

 10 kV

 Connector

 MR-34RFA

 Over current shutdown

 5A

 Dimension

 80 mm * 100 mm * 20 mm

 Analog Output



 Number of channels

 4 channels

 Isolation

 I/O to Logic : Photo coupler isolation

 DA resolution

 16 bit

 Current ouput ragne

 4 ~20mA

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 Plenty of example codes


 MEDIC




▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.



 AllNet back Plane



 AllNet PWR



 Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




Conector





  • INTRODUCTION

     introduction

     · aNS-AO04I는 4 채널 16 비트 아날로그 전류 출력 AllNet 슬레이브 모듈 입니다.


     · 각 채널은 4~20 mA의 전류를 출력할 수 있습니다.



  • SPECIFICATION

     General Specifications

     Install

     AllNet backplane

     Power consumption

     110 mA type. 140 mA Max

     Serge protection

     10 kV

     Connector

     MR-34RFA

     Over current shutdown

     5A

     Dimension

     80 mm * 100 mm * 20 mm

     Analog Output



     Number of channels

     4 channels

     Isolation

     I/O to Logic : Photo coupler isolation

     DA resolution

     16 bit

     Current ouput ragne

     4 ~20mA

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7, Windows 10

     Plenty of example codes


  • SUPPORTED S/W

     MEDIC




    ▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
    ▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
    ▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
    ▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.



  • ACCESSORIES

     AllNet back Plane



     AllNet PWR



     Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




  • CONNECTOR

    Conector
