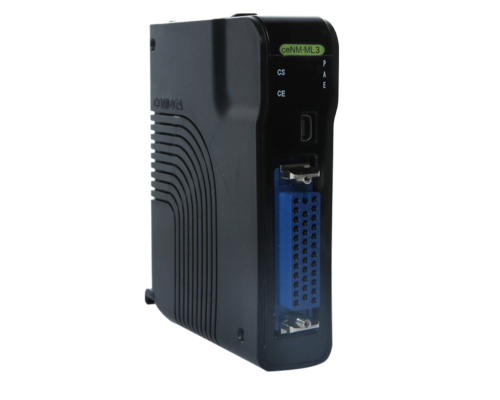

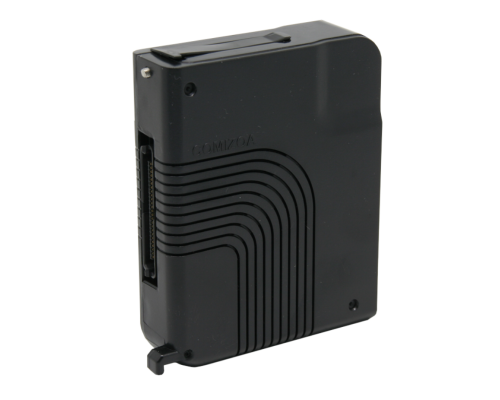

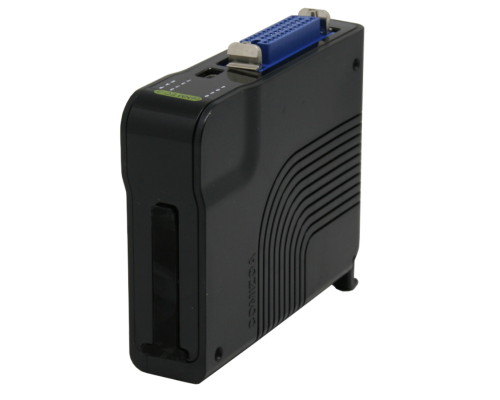

aNM-ML3
MECHATROLINK3 Node Master Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNM-ML3 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNM-ML3 는 ALLNET 시스템을 MECHATROLINK-III (YASKAWA의 모션제어 네트워크)에 연결하여 사용할 수 있도록 하는 Node-Master 모듈 입니다. · 동일한 슬레이브 모듈 및 Backplane에 연결되므로 Node-Master만 변경하여 다양한 네트워크 방식에 대응할 수 있습니다. |
General Specifications |
|
Install |
AllNet backplane |
Power consumption |
75mA type. 90mA Max. |
Serge protection |
10 kV |
Over current shutdown |
5A |
Dimension |
80mm * 100mm * 27mm |
Node Management & Communication |
|
Rate |
100 Mbps(RS-485 Physical Layer technology) |
Cycle time |
1ms |
Maximum distace between Nodes |
50m (Long-distance communication cable) 20m (General communication cable) |
Cable |
Exclusive fiber-optic cable |
Supported S/W |
|
Platform |
Window 2000, Window XP, Window 7, Window 10 |
Library |
C/C++, C#, Visual Basic, Delphi |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Mechatrolink-Ⅲ 통신용 Cable |
|
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Conector |
|
