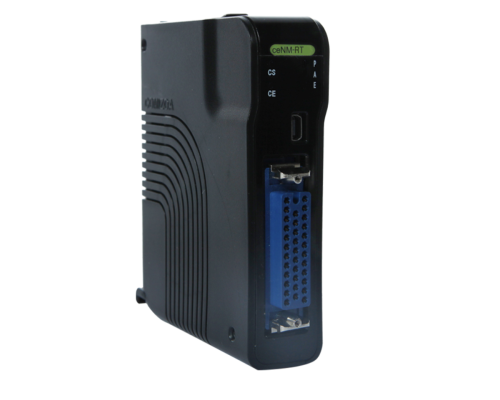

aNM-RT
RTEX Node Master Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNM-RT |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNM-RT는 ALLNET 시스템을 RTEX (Panasonic의 모션제어 네트워크)에 연결하여 사용할 수 있도록 하는 Node-Master 모듈 입니다. · 동일한 슬레이브 모듈 및 Backplane에 연결되므로 Node-Master만 변경하여 다양한 네트워크 방식에 대응할 수 있습니다. |
General Specifications |
|
Install |
AllNet backplane |
Power consumption |
75mA type. 90mA MAX. |
Serge protection |
10 kV |
Over current shutdown |
5A |
Dimension |
80mm * 100mm * 27mm |
Node Management & Communication |
|
Rate |
|
Cycle time |
1ms |
Maximum distacne between Nodes |
60M(200M for whole Network system) |
Cable |
Normal Ethernet UTP/TCP Cable |
Supported S/W |
|
Platform |
Window 2000, Window XP, Window 7, Window 10 |
Library |
C/C++, C#, Visual Basic, Delphi |
Plenty of example codes |
|
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
AllNet PWR |
|
AllNet back Plane |
|
Conector |
|
