introduction

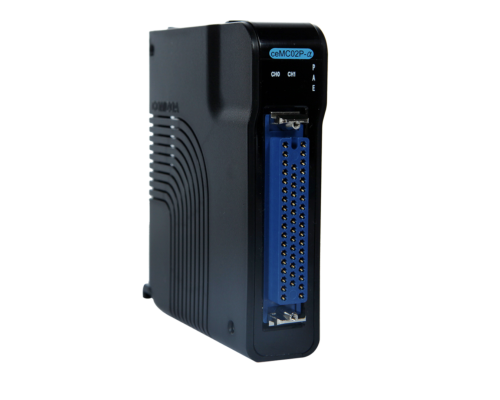

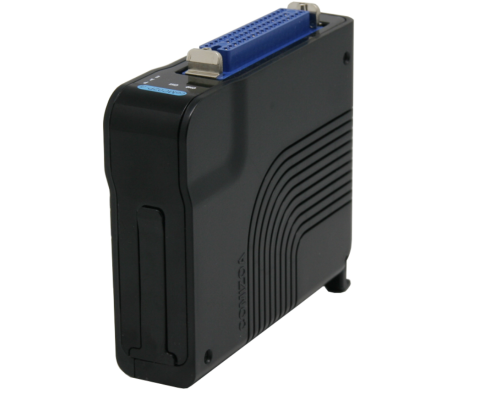

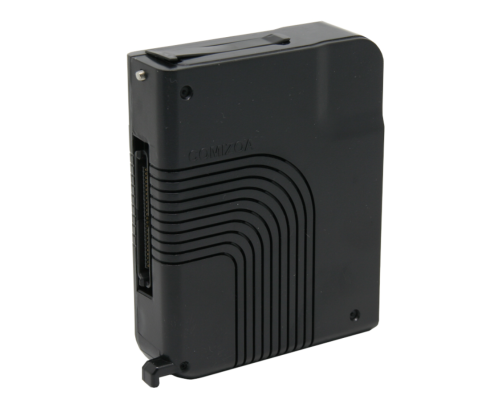

· aNS-MC02P 는 (주)커미조아의 Network 기반 제어기의 Slave 모듈 중 하나로 2축 모션 제어를 제공하는 제품입니다.

​

· NPM 사의 모션 전용 컨트롤 IC를 적용하여, 정밀하고 다양한 모션제어 기능을 지원 합니다.

· 기본적인 모션기능외에 위치비교출력 (TRIG), MPG 입력 기능 등을 추가하여 더욱 편리하게 이용하실 수 있습니다.

 General Specifications

 Number of controllable axes

 2 axes

 Pulse rate setting range

 0.1 PPS ~ 6.55 MPPS

 28 bit Up/Down counter

 0 ~ 268,435,455 or -134,217,728 ~ 134,217,727

 install

 cEIp-α Backplane

 Power consumption

 100 mA type. 130 mA Max

 Serge protection

 10 kV

 Connector

 MR-50RFA

 Over current shutdown

 5 A

 dimension

 80 mm * 100 mm * 27 mm

 Node Management & Ethernet Communication

 Command Pulse output

 Out / Dir or CW / CCW

 Incremental encoder signal input

 EA and EB

 Encoder index signal input

 EZ

 Mechanical signal input

 +EL, -EL, ORG

 Servo motor interface I/O

 SVON, RDY, INP, ALM and ARST

 Position compare output

 TRIG

 MPG signal input

 PA and PB

 Supported S/W

 Platform

 Window 2000, Window XP, Window 7, Window 10

 Plenty of example codes

 MADIC

▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.
