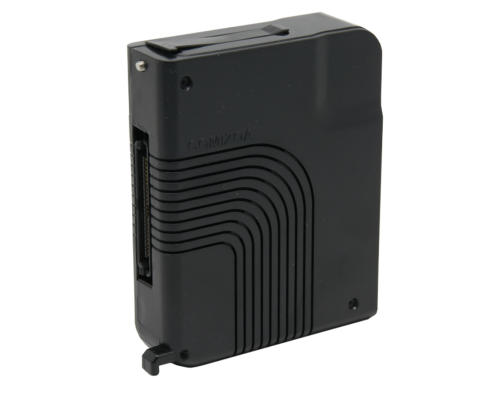

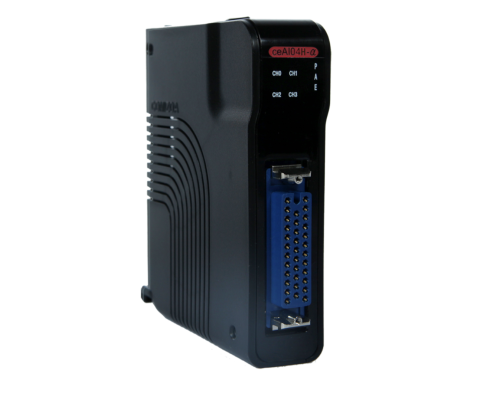

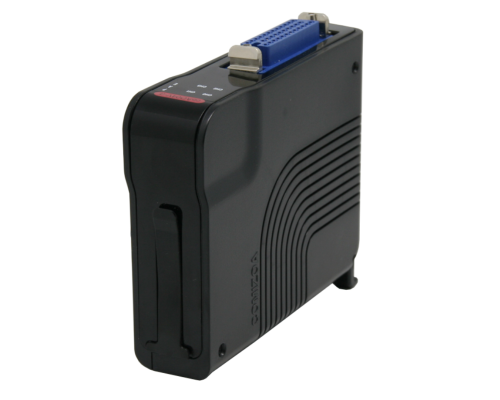

aNS-AI04H
4ch Analog Input Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-AI04H |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-AI04H는 4 채널 16 비트 아날로그 입력 AllNet 슬레이브 모듈입니다. · 각 채널에는 최대 ±10V 전압 또는 0~20mA의 전류를 입력 할 수 있습니다. |
General Specifications |
|
Install |
AllNet backplane |
Power consumption |
110 mA type. 140 mA Max |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5A |
Dimension |
80 mm * 100 mm * 20 mm |
Analog Input |
|
Number of channels |
4 channels |
Isolation |
I/O to Logic : Photo coupler isolation |
AD resolution |
16 bit plus sign-bit (-32767 ~ 32767) |
Current Input ragne |
4 ~20mA |
Voltage Input ragne |
±10V, 5V, 2.5V, 0V ~ 10V, 0V ~ 5V, 1V ~ 5V |
Supported S/W |
|
Platform |
Windows 2000, Windows XP, Windows 7, Windows 10 |
Plenty of example codes |
|
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Conector |
|
