aNS-DO32P32ch PNP Digital Output |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-DO32P |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |

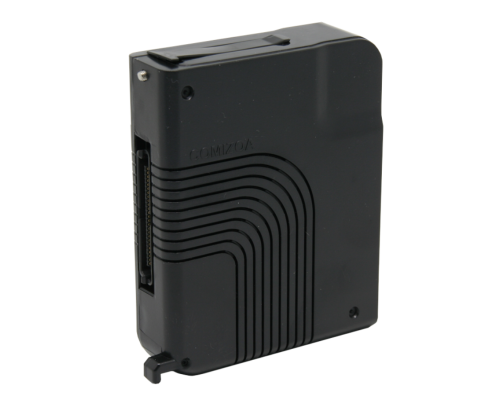

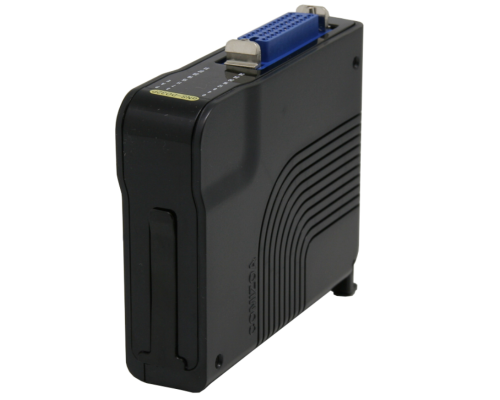

· aNS-DO32P는 커미조아의 Network 기반 제어기의 Slave 모듈 중 하나로 32채널의 Digital Output을 제공합니다. · 내부 제어 신호는 전기적으로 절연되어 있으며, PNP(Source) type 접점으로 설계되어 있습니다. |
General Specifications |
|
Install |
AllNet Backplane |
Power consumption |
20mA type. 30mA Max |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5A |
Dimension |
80mm * 100mm * 27mm |
Digital Output |
|
Number of channels |
Isolated 32 channels |
Output type |
Source (PNP) |
Output voltage |
Min. 5v ~ Max. 35V |
Sink current |
Max. 500mA / Channl |
Rds(on state resistance) |
Max. 0.5mΩ |
Throughput |
10 kHz (0.1 ms) |
Overload shutdown | 1.1 A Min ~ 2A Max |
Supported S/W |
|
Platform |
Windows 2000, Windows XP, Windows 7, Windows 10 |
Plenty of example codes |
|
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Conector |
|
