 introduction

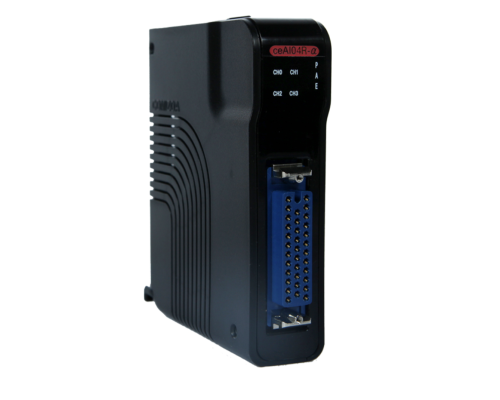

· aNS-AI04R은 4채널 RTD 센서 입력 AllNet 슬레이브 모듈입니다.

· 각 채널은 PT100, PT1000 을 지원하며, 2 선식/ 3선식 RTD 센서를 연결할 수 있습니다.

 General Specifications

 Install

 AllNet backplane

 Power consumption

 40 mA type. 55 mA Max

 Serge protection

 10 kV

 Connector

 MR-34RFA

 Over current shutdown

 5A

 Dimension

 80 mm * 100 mm * 27 mm

 Analog Input

 Number of channels

 4 channels

 Isolation

 I/O to Logic : Photo coupler isolation

 AD resolution

 24bit

 Sensor type

 PT100, PT1000

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 Plenty of example codes

 MADIC

▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

 AllNet back Plane

 AllNet PWR

 Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector

 Conector
