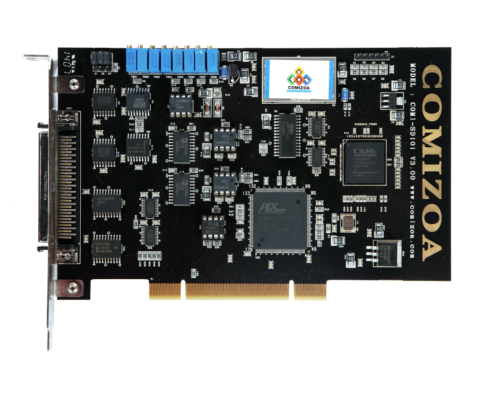

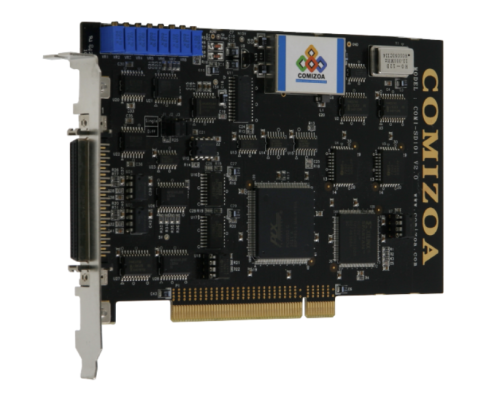

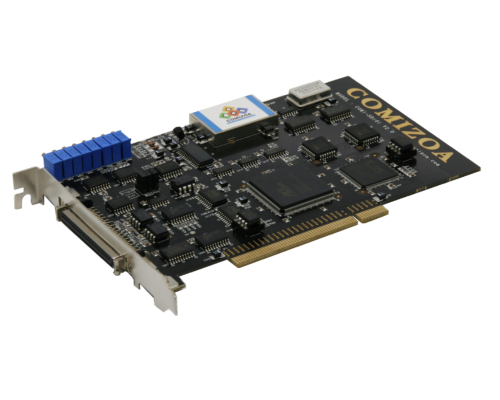

COMI-SD101
Multi-Function Data Acquisition Baord
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-SD101 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
INTRODUCTION |
· COMI-SD101은 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Board) 입니다. · 아날로그 입력 16채널(Single Ended) 또는 8채널(Differential), 아날로그 출력 2채널, 디지털 입력 8채널, 디지털 출력 8채널, 그리고 카운터 2채널로 구성되어 있습니다. · 아날로그 입력은 12비트 해상도(Resolution)로 최대 110kHz 로 샘플링 할 수 있습니다. · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V 로 설정할 수 있습니다. · 아날로그 출력은 채널 당 최대 ±10V(12bit)를 출력할 수 있습니다. · 디지털 입출력 채널은 TTL(+5V)방식, 카운터는 32비트 카운터 입니다. |
Genenral Specifications |
|
Analog input |
Single-ended 16 channels or differential 8 channels |
Analog output |
2 Channels |
Digital I/O |
8 Channels / 8 Channels |
Counter |
2 Channels |
Dimension |
177mm * 107mm |
Bus |
IBM PC Bus (32 Bits PCI) |
A/D Conversion | |
Complete 12 bit A/D conversion | |
Type of ADC | Successive approximation |
A/D channels | Single-ended 16 channels or differential 8 channels |
Input voltage range | ±10V, ±5V, ±2V, ±1V, 0~10V, 0~5V,0~2V, 0~1V |
Resolution | 12bits, 1 in 4096 |
Maximum sampling rate | 110kHz |
Streaming to disk rate | 110kHz (Tested on pentium-lll 700MHz) |
Input impedance | 10MΩ |
A/D trigger mode | Programmable timer, software, external trigger |
A/D trigger event | Digital input |
Data transfer | programmed I/O, interrupt |
Channel configuration | Gain, channel No. |
D/A Conversion | |
D/A channel | 2 Channels (for single DC) |
Resolution | 12 bits, 1 in 4096 |
Settling time | 2μs |
output voltage range | ±10V |
Data transfer | Programmed I/O |
Digital Input | |
TTL compatible input | |
Channels | 8 Channels |
Voltage level | Low(0V ~ 0.8V), High(2V ~ 5V) |
Input load | Low 0.5V(0.8mA), High 2.7V(20mA) |
Data transfer | Programmed I/O |
Digital Output | |
TTL compatible output | |
Channels | 8 Channels |
Voltage level | Low (0V ~ 0.4V), High (2.4V ~ 5V) |
Input Load | Low 0.5V (0.2mA), High 2.7V (20mA) |
Data transfer | Programmed I/O |
COMI-SD Counter | |
Clock input channels | 2 Channels |
Resolution | 32 bits |
Gate input | |
Software reset | |
Real time clock | |
Supported S/W | |
Platform | Windows 2000, Winodw XP, Windosw 7, Windows 10 |
COMI-XMaster utility Software | |
Library : C/C++, C#, Visual basic, Delphi | |
Plenty of example codes | |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-SDT1 - Terminal board for SD Series |
|
CB-EML-SE - SCSI-SCSI 68 Pin Latch Cable |
|
