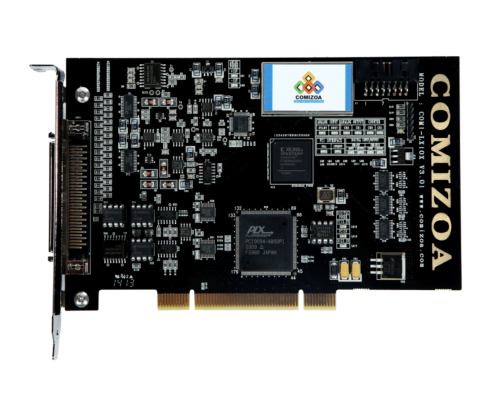

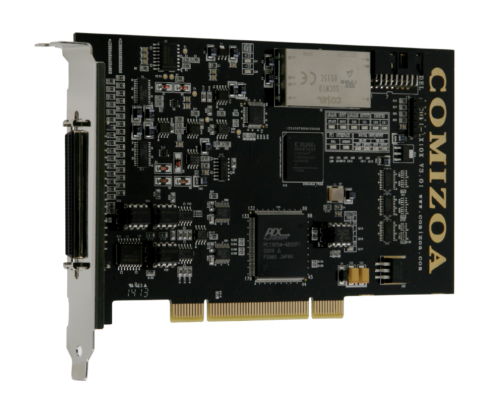

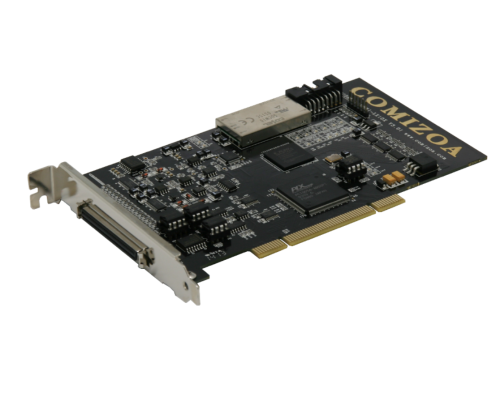

COMI-LX101

 Introduction

 · COMI-LX101은 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Board)입니다.


 · 아날로그 입력 32채널(Single-ended) 또는 16채널 (Differential), 아날로그 출력 2채널, 디지털 입출력 16채널 그리고 카운터 2채널로 구성되어 있습니다.


 · 아날로그 입력은 12비트 해상도(Resolution)로 최대 500kHz 로 샘플링 할 수 있습니다.


 · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V로 설정할 수 있습니다.


 · 아날로그 출력은 채널 당 최대 ±10V (12bit)를 출력할 수 있습니다.


 · 디지털 입출력 채널은 TTL (+5V)방식으로 입력 또는 출력으로 설정하여 사용할 수 있습니다.


 · 32 비트 카운터는 사용자가 원하는 다양한 기능을 쉽게 적용할 수 있도록 설계한 COMI-COUNTER가 내장되어 있습니다.



 General Specifications

 Analog input

 Single-ended 32 Channels or Differential 16 Channels

 Analog output

 2 Channels

 Digital I/O

 16 Channels

 Counter

 2 Channels

 Dimension

 260 mm * 100 mm

 Bus

 IBM PC Bus (32 Bits PCI)

 A/D Conversion

 Complete 12 bit A/D conversion

 Type of ADC

 Successive approximation

 A/D channels

 Singe-ended 32 channels or differential 16 channels

 Input voltage range

 ±10V, ±5V, ±2V, ±1V, 0 ~ 10V, 0 ~ 5V, 0 ~2V, 0 ~ 1V

 Resolution

 12 bits, 1 in 4096

 Maximum sampling rate

 500 kHz

 Streaming to disk rate

 500 kHz (Tested on pentium - lll 700kHz)

 Input impedance

 10 MΩ

 A/D trigger mode

 Programmable timer, software, external trigger

 A/D terigger event

 Digital input

 Data transfer

 Programmed I/O, interrupt, DMA

 Channel configuration

 Gain, Channels No

 D/A Conversion

 D/A Channel

 2 Channels (for wave form generation and single DC output

 Resolution

 12 bits, 1 in 4096

 Settling time

 1μs

 Output voltage range

 ±10V

 Data transfer

 Programmed I/O, RAM on board

 Digital Input

 TTL compatible input

 Channels

 Max. 16 Channels

 Voltage level

 Low (0V ~ 0.8V), High (2V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTL compatible output

 Channels

 Max. 16 channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 FPGA Counter

 Clock input channels

 2 Channels

 Resolution

 32 bits

 Gain input

 Software reset

 Real time clock

 Supported S/W

 Platform

 Windows 2000, windows XP, windows 7, windows 10

 COMI-XMaster Utility software

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes









 COMI-XMaster



 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.




 COMI-LXT1 - Terminal board for LX10x







 CB-EMS-SE -SCSI-SCSI 68 Pin Screw Cable









 Connector





  • INTRODUCTION

     Introduction

     · COMI-LX101은 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Board)입니다.


     · 아날로그 입력 32채널(Single-ended) 또는 16채널 (Differential), 아날로그 출력 2채널, 디지털 입출력 16채널 그리고 카운터 2채널로 구성되어 있습니다.


     · 아날로그 입력은 12비트 해상도(Resolution)로 최대 500kHz 로 샘플링 할 수 있습니다.


     · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V로 설정할 수 있습니다.


     · 아날로그 출력은 채널 당 최대 ±10V (12bit)를 출력할 수 있습니다.


     · 디지털 입출력 채널은 TTL (+5V)방식으로 입력 또는 출력으로 설정하여 사용할 수 있습니다.


     · 32 비트 카운터는 사용자가 원하는 다양한 기능을 쉽게 적용할 수 있도록 설계한 COMI-COUNTER가 내장되어 있습니다.
