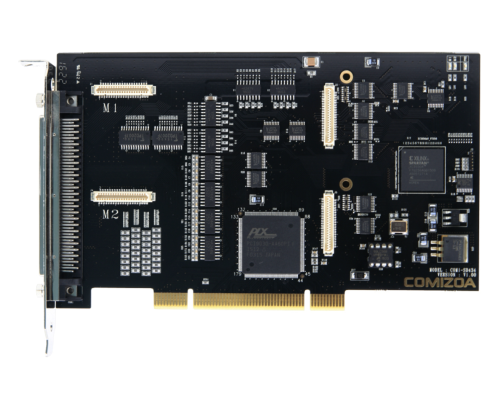

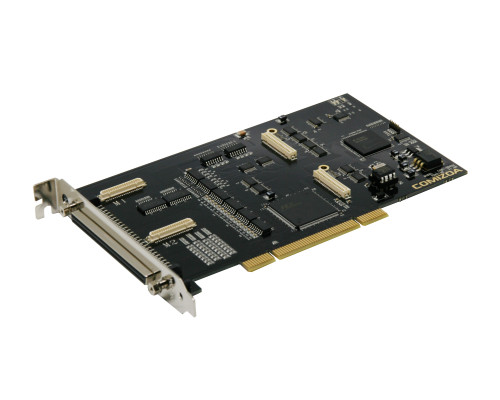

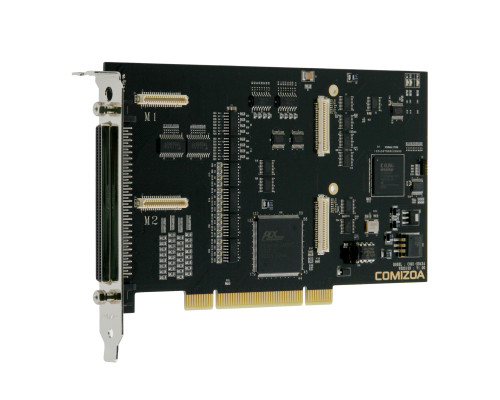

COMI-SD43416ch Digital Input 16ch Digital Output Board |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-SD434 |
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· SD434는 PCI기반의 Multi-디지털 입출력 보드로써 16채널 Isolated Digital Input과 16채널 Isolated Digital Output을 제공합니다. · 외부 신호와 컴퓨터 사이에 절연 회로가 제공되어 외부에서 입력되는 비정상적인 고전압 신호로부터 컴퓨터를 보호해주며, Ground loop 문제를 해결합니다. · SD434는 PCI Base Board에 디지털 I/O모듈, 아날로그 I/O모듈 등으로 구성 된 Slave 제품이 있으며, Base 보드와 결합하여 어떠한 제어 환경에서도 다양한 기능 보드를 조합할 수 있습니다. · Base 보드에 Slave 모듈을 어떻게 조합하는가에 따라 DI/O, AI/O, Counter, Serial COMM. 전용 보드로 구성될 수 있으며 최대 두 개 모델을 조합한 보드로 구성할 수 있습니다. · SD434는 Interrupt Sources, Digital Filter 기능을 제공합니다. |
General Specification |
|
Dimension |
174.5 * 106 (mm) |
PCI Interface |
32 bits, 50 Mhz, 5V & 12V SLOT |
Operating Temperature |
0℃ ~ 50℃ |
Storage Temperature |
-20℃ ~ 80℃ |
Power consumption |
Power supply input +3.3V DC ±5%, 135mA max |
Connector |
PCS-XE100LFD-HSU2 |
Digital Input Specification |
|
Number of Inputs |
Isolated 16 Input |
Input type |
Current cource type (PNP) / Current sinking type (NPN) |
Isolation |
Photo-coupler (Viso = 3,000 Vrms) |
OFF State Voltage (logic '1') |
Min. 11V DC ~ Max. 28.8V DC (EN 61131-2, type 1/3) |
On State Voltage (logic '0') |
Min. 0V DC ~ Max. 5V DC (EN 61131-2, type 1/3) |
On state Current |
Max. 4.2mA per @ 28.8V DC |
Input Impedance |
Approx. 5.0㏀ (±5%) |
Digital Filter |
10㎲, 350㎲, 1.5ms, 11ms Mode Selection |
Interrupt |
16 interrupt input signals (arrnaged into a single output of interrupt signal INT) |
Digital Output Specifiation |
|
Number of Outputs |
Isolated 16 Output |
Output type |
MOSFET with common ground (NPN) |
Isolation |
Photo-coupler (Viso = 3,000 Vrms) |
Output Voltage |
Min. 5V ~ Max. 35V |
OFF State Current |
Max. 100uA / Point |
ON State Max Sink Currnet |
Max. 500mA / Point |
Fds (On state resistance) |
Max. 1.4Ω (±5%) |
Over-Temperature shutdown |
160℃ |
Over-Current Shutdown |
Min. 0.7A ~ Max. 2A |
Throughput |
10Khz (0.1ms) |
COMI-IDE |
|
▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다. |
Terminal : COMI-SDT4 |
|
Cable : CB-EMS-HD |
|
Connector |
|
