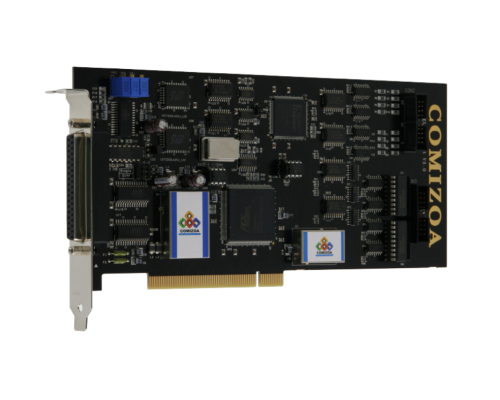

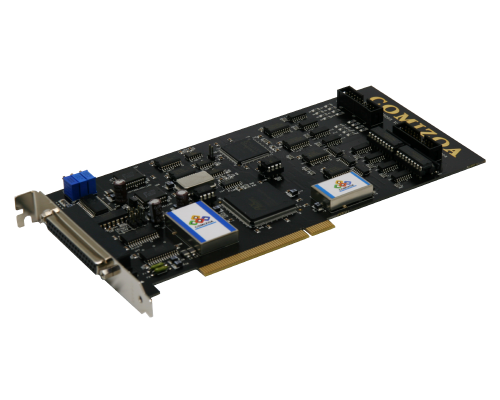

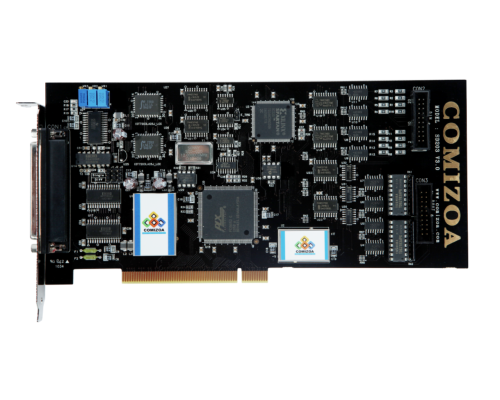

COMI-SD203
32ch Analog Input Board
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-SD203 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-SD203 은 아날로그 입력 전용 보드(Analog Input Data Acquisition Board) 입니다. · 아날로그 입력 32채널, 디지털 입력 16채널, 디지털 출력 16채널로 구성되어 있습니다. · 아날로그 입력은 16비트 해상도(Resolution)로 최대 100kHz로 샘플링 할 수 있습니다. · 각 채널의 입력 전압범위는 ±1.25V, ±2.5V, ±5V, ±10V 로 설정할 수 있습니다. · 디지털 입출력 채널은 전기적으로 절연 (Opto-Isolated)되어 있습니다. |
General Specifications |
|
Analog input | Single-ended 32 channels or differential 16 channels |
Digital I/O |
16 channels / 16 channels |
Dimension |
227 mm * 107 mm |
bus |
IBM Pc Bus (32 bits PCI) |
A/D Conversion |
|
Complete 16 bit A/D conversion |
|
Type of ADC |
Successive approximation |
A/D channels |
Single-ended 32 channels or differential 16 channels |
Input voltage range |
±10V, ±5V, ±2.5V, ±1.25 (±10V, ±1V, ±100mA, ±10mV) |
Maximum sampling rate |
100 kHz |
Streaming to disk rate |
100 kHz (Tested on pentium - lll 700 MHz) |
Input impedance |
10 ㏁ |
A/D trigger mode |
Programmable timer, software, external trigger |
Data transfer |
Programmed I/O interrupt |
Channel configuration |
Gain, channel No |
Digital Input |
|
Optical isolated input |
|
Channels |
16 channels |
Opto-isolato |
TLP280-4 |
Input range |
5V ~ 24V DC |
Isolation |
1000V channel to channel |
Voltage level |
Low (0V ~ 1.5V), High (5V ~ 24V) |
Input impedance |
3.6 ㏀ |
Digital Input |
|
Optical isolated input |
|
Channels |
16 channels |
output type |
Darlington TR with common ground |
Output device |
ULN2803A |
Output voltage |
5V ~ 35V |
Sink surrent |
Max. 500 mA/Channel |
Isolation voltage |
2500 Vrms |
Throughput |
10 kHz (100 ㎲) |
Response time |
20 ㎲ |
Supported S/W |
|
Platform | Windows 2000, Windows XP, Windows 7, Windows 10 |
COMI-XMaster Utility Software |
|
Library : C/C++, C#, Visual Basic, Delphi |
|
Plenty of example codes |
|
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-STT2B : 37 Pin NULL Terminal |
|
CB-DMS-Ts : Dsub-Dsub 37 Pin Cable |
|
Connector |
|
