| COMI-CP201 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |

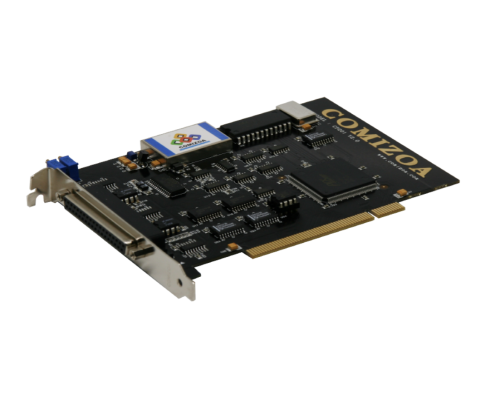

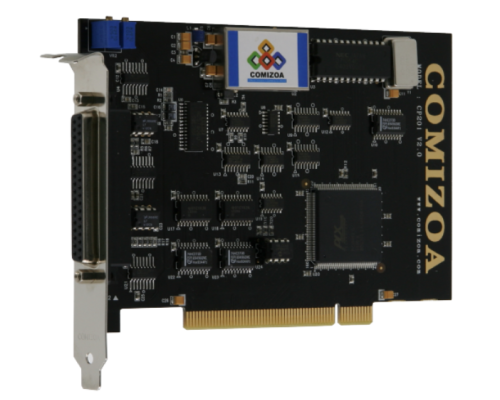

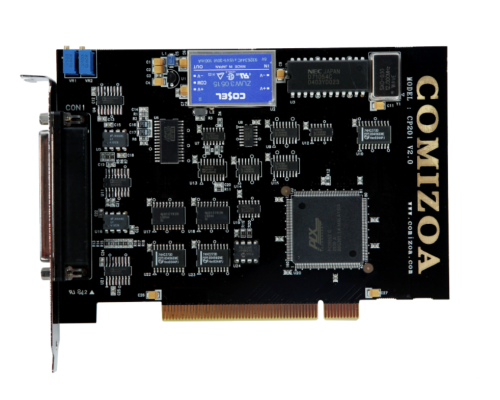

· COMI-CP201은 아날로그 입력 전용 보드(Analog Input Data Acquisition Board) 입니다. · 아날로그 입력 16채널, 디지털 입력 5채널, 디지털 출력 5채널, 그리고 Intel 8254 카운터 1채널로 구성되어 있습니다. · 아날로그 입력은 12비트 해상도(Resolution)로 최대 30kHz 로 샘플링 할 수 있습니다. · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V 로 설정할 수 있습니다. · 디지털 입출력 채널은 TTL (+5V)방식이고, 카운터는 Intel 8254 카운터와 동일한 기능의 16비트 카운터 입니다. |
General Specifications |
|
Analog input |
Single-ended 16channels |
Digital I/O |
5 channles / 5 channels |
Counter |
1 channel |
Dimension |
145mm * 100mm |
Bus |
IBM PC Bus(32 Bits PCI) |
A/D Conversion | |
Complete 12bits A/D conversion | |
Type of ADC | Successive approximation |
A/D channels | Single-ended 16 channels |
Input voltage range | ±10V, ±5V, ±2V, ±1V |
Maximum sampling rate | 30KHz |
| Streaming to disk rate | 30KHz(Tested on Pentium-Ⅲ 700MHz) |
Input impedance | 10MΩ |
A/D trigger mode | Programmable timer, software, external trigger |
A/D trigger event | Digital input |
Data transfer | Programmed I/O, interrupt |
| Channel configuration | Gain, channel No. |
Digital Input | |
TTL compatible input | |
Channels | 5 channels |
Voltage level | Low(0V ~ 0.8V), High(2V ~ 5V) |
Input load | Low 0.5V(0.2mA), High 2.7V(20mA) |
Data transfer | Programmed I/O |
Digital Output | |
TTL compatible output | |
Channels | 5 channels |
Volatage level | Low(0V ~ 0.4V), High(2.4V ~ 5V) |
Input load | Low 0.5V(0.2mA), High 2.7V(20mA) |
Data transfer | Programmed I/O |
Programmable Counter | |
Channel | 1 channel |
Resolution | 16 bits |
Intel 8254 | |
Programmable rate generator | |
Real time clock | |
Digital one-shot | |
Supported S/W | |
Plaform | Windows 2000, Windows XP, Windows 7, Windows 10 |
COMI-XMaster Utility Software | |
Library : C/C++, C#, Visual Basic, Delphi | |
Plenty of example codes | |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-CPT1 - 37Pin General terminal |
|
CB-DMS-TS : Dsub-Dsub 37 Pin Screw Cable |
|
|
Connector |
|
