 introduction

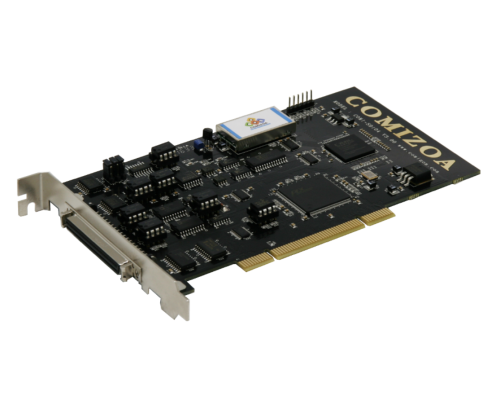

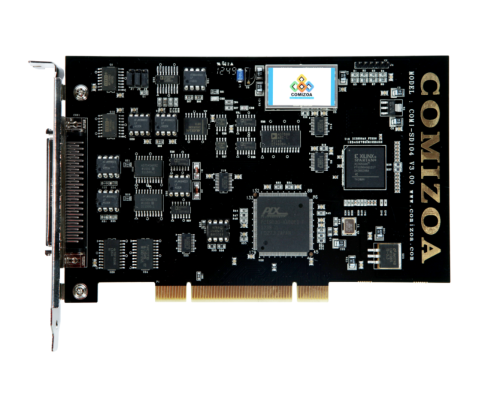

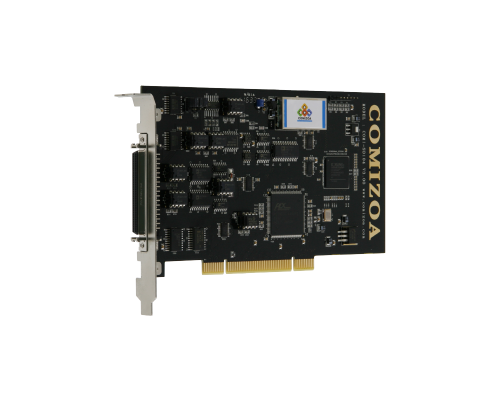

 · COMI-SD104 는 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Board)입니다.

 · 아날로그 입력 16채널(Singel-ended) 또는 8채널(Differential), 아날로그 출력 2채널, 디지털 입력 8채널, 디지털 출력 8채널, 그리고 카운터 2채널로 구성되어 있습니다.

 · 아날로그 입력은 14비트 해상도(Resolution)로 최대 370kHz로 샘플링 할 수 있습니다.

 · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V 로 설정할 수 있습니다.

 · 아날로그 출력은 채널 당 최대 ±10V (12bit)를 출력할 수 있습니다.

 · 디지털 입출력 채널은 TTL(+5V)방식, 카운터는 32비트 카운터 입니다.

 general Specifications

 Analog input

 Single-ended 16 channels or Differential 8 Channels

 Analog output

 2 Channels

 Digital I/O

 8 channels / 8 channels

 Counter

 2 Channels

 Dimension

 177mm * 107mm

 Bus

 IBm PC Bus (32 Bits PCI)

 A/D Conversion

 Complete 14 bit A/D conversion

 Type of ADC

 Successive approximation

 A/D Channels

 Singe-ended 16 Channels or Differential 8 Channels

 Input voltage range

 ±10V, ±5V, ±2V, ±1V, 0~10V, 0 ~ 5V, 0 ~ 2V, 0 ~ 1V

 Resolution

 14 bits, 1 in 16384

 Maximum sampling rate

 370kHz

 Streaming to disk rate

 370kHz (tested on Pentium - lll 700kHz)

 Input impedance

 10MΩ

 A/D trigger mode

 Programmable timer, software, external trigger

 A/D trigger event

 Digital input

 Data transfer

 Programmed I/O, interrupt

 Channel configuration

 Gain, Channel No

 D/A Conversion

 D/A Channel

 2 Channels (for single DC)

 Resolution

 12 bits, 1 in 4096

 Settling time

 2 μs

 Output voltage range

 ±10V

 Data transfer

 Programmed I/O

 Digital Input

 TTL compatible input

 Channels

 8 Channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input Load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTL compatible output

 Channels

 8 Channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input Load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 COMI-SD Counter

 Clock input channels

 2 Channels

 Resolution

 32 bits

 Gate input

 Software reset

 Real time clock

 Supportes S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-XMaster Utility software

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes

 COMI-SDT1 - Terminal board for SD Series

 CB-EML-SE - SCSI-SCSI 68 Pin latch Cable

 Connector
