 introduction

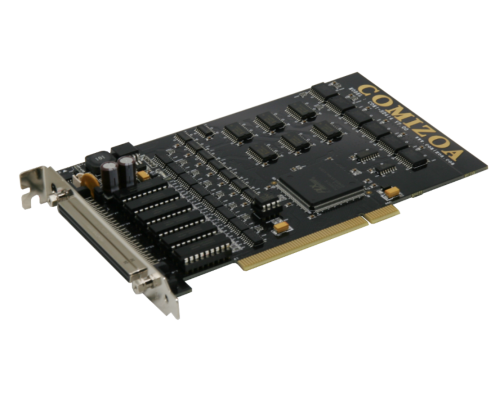

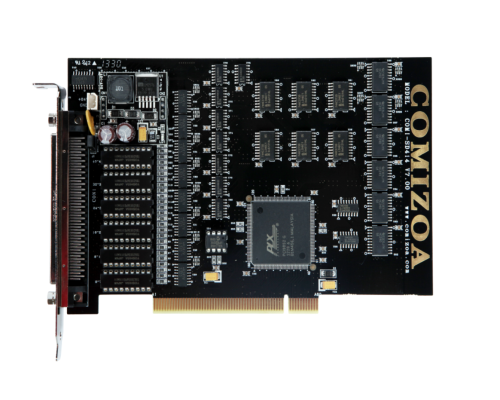

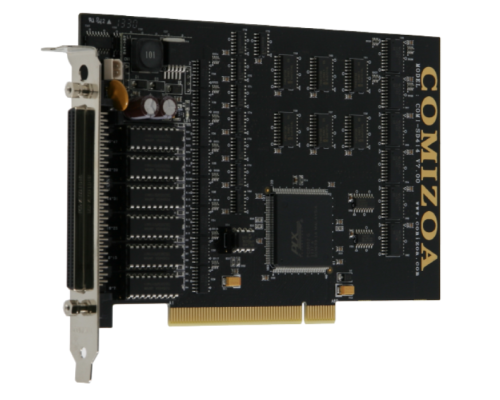

 · COMI-SD414 는 디지털 입출력 겸용 보드 (Digital Input Output Data Acquisition Board) 입니다.

 · 전기적으로 절연된 48채널의 Darlington-TR 출력 (NPN)과 48 채널 입력을 제공합니다.

 · 포토커플러 (Photo-Coupler)를 이용하여 전기적으로 절연되어 있어, 외부에서 유입되는 서지(Surge), 정전기(ESD)에 의한 PC 파손을 방지할 수 있습니다.

 General Specifications

 Digital I/O

 Dimension

 Bus

 Digital Input

 Optical isolated input

 Channels

 48 channels

 Opto-isolator

 TLP281-4

 Input ragne

 5V ~ +24VDC

 Isolation

 1000V channel to channel

 Voltage level

 Low (0V ~ 1.5V), High (5V ~ 24V)

 Input impedance

 3.6 ㏀

 Digital Output

 Optical Isolated output

 Channels

 48 channels

 Output type

 Darlington TR with common ground

 Output device

 TD62083 (Common ground)

 Output voltage

 5V ~ 35V

 Sink current

 Max. 500mA / Channel

 Isolation voltage

 2500 Vrms

 Throughput

 10 kHz (100㎲)

 Response time

 20 ㎲

 Supported S/W

 Platform

 Windows 2000, WIndows XP, WIndows 7, WIndows 10

 COMI-XMaster Utility Software

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes

 COMI-XMaster

 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.

 COMI-SDT4 : 100 Pin Terminal

 CB-EMS-HD : SCSI-SCSI 100 Pin Cable

 Connector
