제품소개

> Multi-Function Board

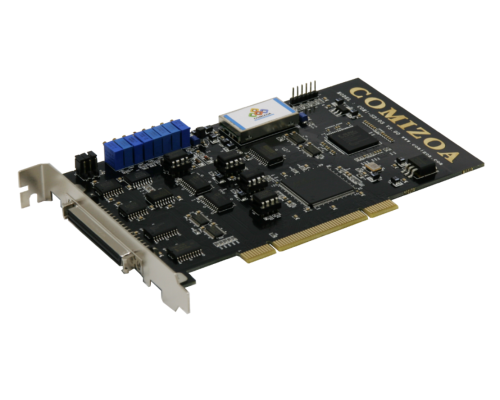

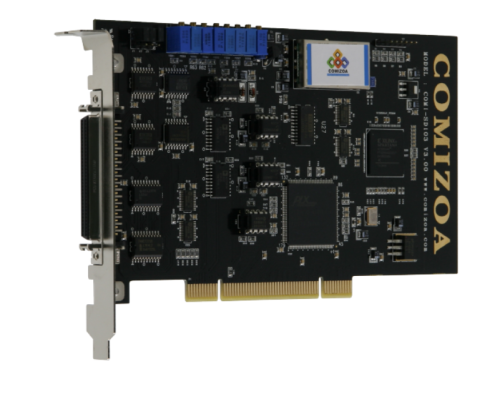

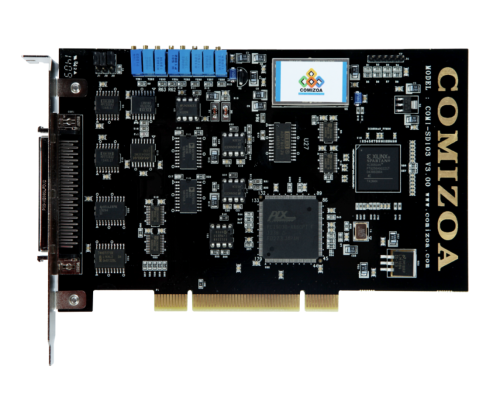

COMI-SD103

Multi-Function Data Acquisition Baord
DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-SD103

 introduction

 · COMI-SD103은 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Board)입니다.


 · 아날로그 입력 16채널 (Single-ended) 또는 8채널 (Differential), 아날로그 출력 2채널, 디지털 입력 8채널, 디지털 출력 8채널, 그리고 카운터 2채널로 구성되어 있습니다.


 · 아날로그 입력은 12비트 해상도(Resolution)로 최대 330kHz로 샘플링 할 수 있습니다.


 · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V로 설정할 수 있습니다.


 · 아날로그 출력은 채널 당 최대 ±10V(12bit)를 출력할 수 있습니다.


 · 디지털 입출력 채널은 TTL(+5V)방식, 카운터는 32비트 카운터입니다.




 A/D Conversion

 Complete 12 bit A/D conversion

 Type of ADC

 Successive approximation

 A/D channels

 Single-ended 16 channels or differential 8 channels

 Input voltage ragne

 ±10V, ±5V, ±2V, ±1V, 0 ~ 10V, 0 ~ 5V, 0 ~ 2V, 0 ~ 1V

 Resolution

 12bits, 1 in 4096

 maximum sampling rate

 330kHz

 Streaming to disk rate

 330kHz (Tested on pentium - lll 700MHz)

 Input impedance

 10MΩ

 A/D trigger mode

 Programmable timer, software, external trigger

 A/D trigger event

 Digital input

 Data tranfer

 programmed I/O, interrupt

 Channel configuration

 Gain, Channel No

 D/A conversion

 D/A Channel

 2 Channels (for single DC)

 Resolution

 12 bits, 1 in 4096

 Settling time

 2μs

 Output voltage range

 ±10V

 Data transfer

 Programmed I/O

 Digital Input

 TTL compatible input

 Channels

 8 Channels

 Voltage level

 Low (0V ~ 0.8V), High (2V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTL compatible output

 Channels

 8 Channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input Load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 COMI-SD Counter

 Clock input channels

 2 Channels

 Resolution

 32 bits

 gate input

 Software reset

 Real time clock

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-XMaster Utility software

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes

 COMI-XMaster



 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.




 COMI-SDT1 - Terminal board for Sd Series







 CB-EML-SE - SCSi-SCSI 68 Pin latch Cable









 Connector




  • INTRODUCTION

     introduction

     · COMI-SD103은 다기능 데이터 수집 보드 (Multi-Function Data Acquisition Board)입니다.


     · 아날로그 입력 16채널 (Single-ended) 또는 8채널 (Differential), 아날로그 출력 2채널, 디지털 입력 8채널, 디지털 출력 8채널, 그리고 카운터 2채널로 구성되어 있습니다.


     · 아날로그 입력은 12비트 해상도(Resolution)로 최대 330kHz로 샘플링 할 수 있습니다.


     · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V로 설정할 수 있습니다.


     · 아날로그 출력은 채널 당 최대 ±10V(12bit)를 출력할 수 있습니다.


     · 디지털 입출력 채널은 TTL(+5V)방식, 카운터는 32비트 카운터입니다.



  • SPECIFICATION


     A/D Conversion

     Complete 12 bit A/D conversion

     Type of ADC

     Successive approximation

     A/D channels

     Single-ended 16 channels or differential 8 channels

     Input voltage ragne

     ±10V, ±5V, ±2V, ±1V, 0 ~ 10V, 0 ~ 5V, 0 ~ 2V, 0 ~ 1V

     Resolution

     12bits, 1 in 4096

     maximum sampling rate

     330kHz

     Streaming to disk rate

     330kHz (Tested on pentium - lll 700MHz)

     Input impedance

     10MΩ

     A/D trigger mode

     Programmable timer, software, external trigger

     A/D trigger event

     Digital input

     Data tranfer

     programmed I/O, interrupt

     Channel configuration

     Gain, Channel No

     D/A conversion

     D/A Channel

     2 Channels (for single DC)

     Resolution

     12 bits, 1 in 4096

     Settling time

     2μs

     Output voltage range

     ±10V

     Data transfer

     Programmed I/O

     Digital Input

     TTL compatible input

     Channels

     8 Channels

     Voltage level

     Low (0V ~ 0.8V), High (2V ~ 5V)

     Input load

     Low 0.5V (0.2mA), High 2.7V (20mA)

     Data transfer

     Programmed I/O

     Digital Output

     TTL compatible output

     Channels

     8 Channels

     Voltage level

     Low (0V ~ 0.4V), High (2.4V ~ 5V)

     Input Load

     Low 0.5V (0.2mA), High 2.7V (20mA)

     Data transfer

     Programmed I/O

     COMI-SD Counter

     Clock input channels

     2 Channels

     Resolution

     32 bits

     gate input

     Software reset

     Real time clock

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7, Windows 10

     COMI-XMaster Utility software

     Library : C/C++, C#, Visual basic, Delphi

     Plenty of example codes








  • SUPPORTED S/W

     COMI-XMaster



     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.




  • ACCESSORIES

     COMI-SDT1 - Terminal board for Sd Series







     CB-EML-SE - SCSi-SCSI 68 Pin latch Cable









  • CONNECTOR

     Connector
