 introduction

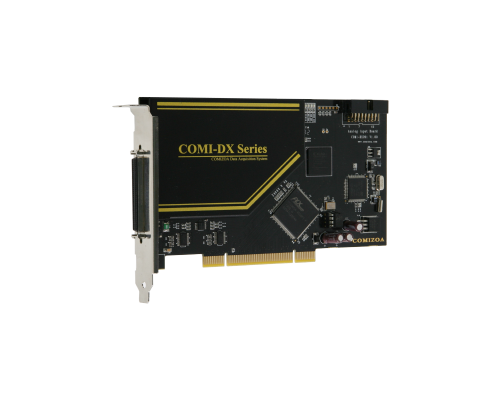

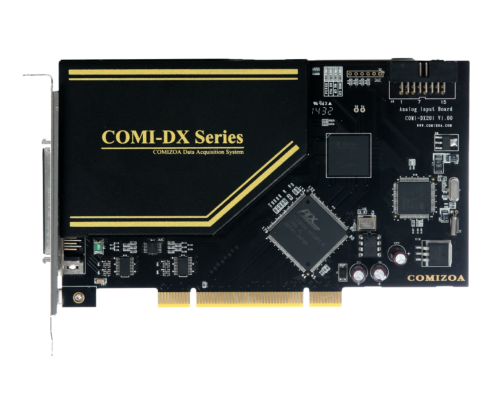

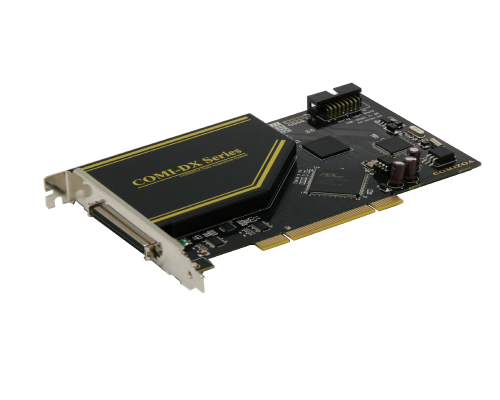

 · COMI-DX201 은 아날로그 입력 전용 보드(Analog Input Data Acquisition board) 입니다.

 · 아날로그 입력 32채널(Single-ended) 또는 16채널(Differential), 디지털 입출력 16채널 그리고 카운터 2채널, 펄스발생기 2채널로 구성되어 있습니다.

 · 아날로그 입력은 16비트 해상도(Resolution)로 최대 1000kHz로 샘플링 할 수 있습니다.

 · 각 채널의 입력 전압 범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V 로 설정할 수 있습니다.

 · 디지털 입출력 채널은 TTL (+5V)방식으로 입력 또는 출력으로 설정하여 사용할 수 있습니다.

 · 32 비트 카운터는 사용자가 원하는 다양한 기능을 쉽게 적용할 수 있도록 설계한 COMI-COUNTER가 내장되어 있습니다.

 General Specification

 Analog input

 Single-ended 32 channels or differential 16 channels

 Digital I/O

 16 channels

 Pulse generator

 2 chanenls

 Pulse counter

 2 channels

 Dimension

 176mm * 106mm (W x H)

 ARM 프로세서(cortex-M3) 내장

 A/D Conversion

 Channels

 Single-ended 32 channels or differential 16 channels

 Input voltage range

 ±10V, ±5V, ±2V, ±1V, 0~10V, 0~5V, 0~2V, 0~1V

 Resolution

 16 bit

 Maximum samplig rate

 1MHz

 Input Impedance

 10㏁

 A/D trigger mode

 Programmable Timer, Software, External Trigger

 A/D trigger event

 Digital input

 data transfer

 Programmed I/O, Interrupt, DMA

 Other feature

 Software noise filter, Maximum input voltage detection,

 minimum input voltage detection

 Digital Input

 TTL compatible input

 Channels

 Max 16 channels

 Voltage level

 Low (0V ~ 0.8V), High (2V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA

 Data transfer

 Programmed I/O, Interrupt

 Digital Output

 TTL compatible input

 Channels

 Max 16 channels

 Voltage level

 Low (0V~0.4V), High (2.4V ~ )

 Input load

 Low 0.5V (0.2mA), High 2.7V (0.4mA)

 Data transfer

 Programmed I/O, Interrupt

 FPGA Counter

 Counter Input channel

  2 channels

 Resolution

 32 bit

 Software reset

 Real time Clock

 Data transfer

 Programmed I/O, Interrupt

 Pulse generator

 Channel

 2 channels

 Resolution

 32 bit

 Base clock available

 10 ㎒

 Connector
