 introduction

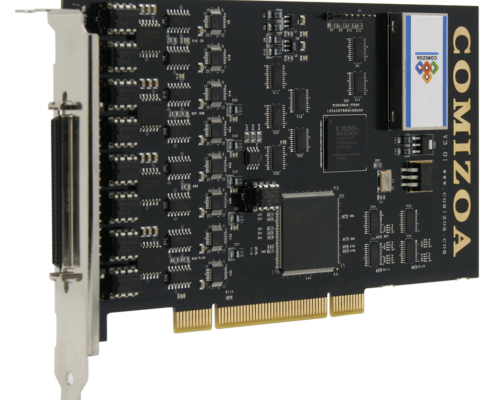

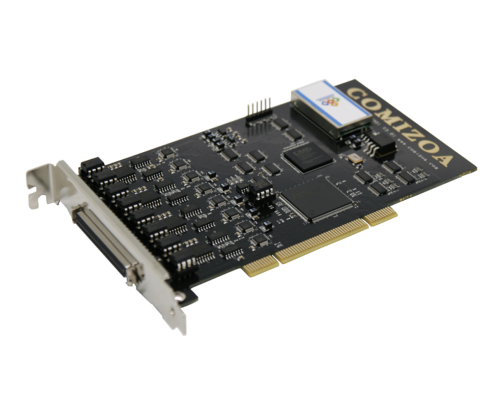

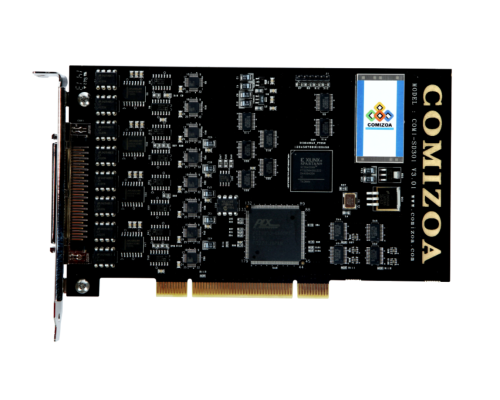

 · COMI-SD301 은 아날로그 출력 전용 보드(Analog Output Data Acquisition Board) 입니다.

 · 아날로그 출력 8채널(WFM 기능 2채널), 디지털 입력 8채널, 디지털 출력 8채널로 구성되어 있습니다.

 · 아날로그 출력은 ±10V 의 전압을 16비트 해상도로 출력할 수 있으며, 아날로그 출력 안정화 시간(settling time) 은 10㎲ 입니다.

 · 디지털 입출력 채널은 TTL 방식(+5V) 입니다.

 Genenral Specifications

 Analog Output

 8 channels

 Digital I/O

 16 channels / 16 channels

 Counter

 2 channels

 Dimension

 288 mm * 107 mm

 Bus

 IBM PC Bus (32 Bits PCI)

 D/A Conversion

 D/A channel

 8 channels (2 WFM, 6 single DC)

 Resolution

 16 bits, 1 in 65536

 Settling time

 10 ㎲

 Output voltage range

 ±10V, ±5V

 Data transfer

 Programmed I/O

 Onboard memory

 4k word SRAM

 Digital Input

 TTL compatible input

 Channels

 Max. 16 channels

 Voltage level

 Low (0V ~ 0.8V), High (2V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V 920mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTl compatible output

 Channels

 Max. 16 channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 COMI-SD Counter

 Clock input channel

 2 channels

 Resolution

 32bits

 Gate input

 Software reset

 Real tiem clock

 Supported S/W

 Platform

 COMI-XMaster Utility Software

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes

 COMI-SDT1 : Terminal board for SD Series

 CB-EML-SE : SCSI-SCSI 68 Pin Latch Cable

 Connector
