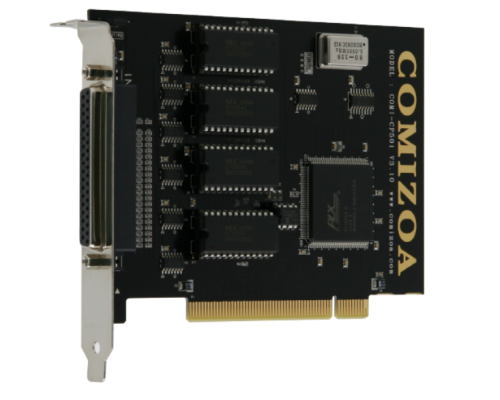

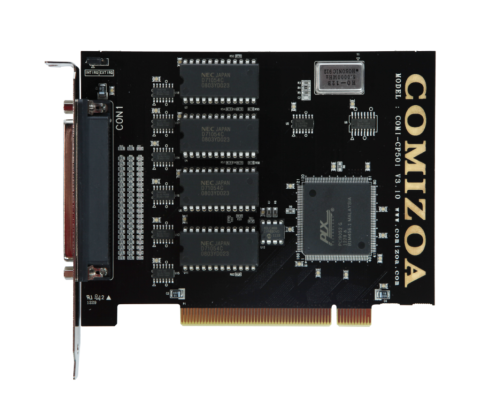

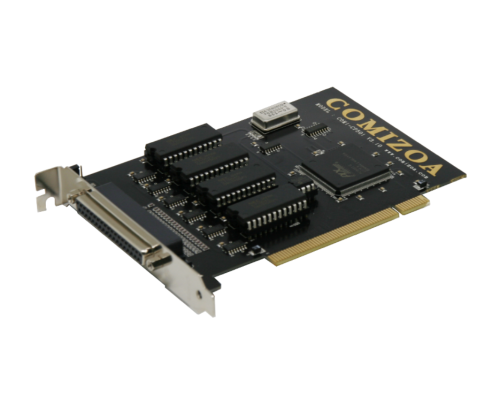

COMI-CP501
10ch Counter/Timer Board
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-CP501 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-CP501 은 카운터/타이머 보드(Counter/Timer Data Acquisition Board) 입니다. · 4개의 인텔8254카운터로 총 10채널의 16비트 카운터/타이머를 사용할 수 있습니다. · 채널을 연결(cascade) 하여 사용하면 최대 32비트의 해상도(Resolution)로 사용할 수 있습니다. |
General Specifications |
|
Counter |
10 channels |
External interrupt |
1 channel |
Dimention |
130 mm * 107 mm |
Bus |
IBM PC Bus (32 Bits PCI) |
Programmable Counter |
|
Channels |
Counter 10 channels |
Type |
Intel 82C54 programmable counter |
Resolution |
16 bits (cascade 32 bits) |
Programmable rate generator |
|
Real time clock |
|
Digital one-shot |
|
Interrupt generator |
|
5MHz base clock |
|
Counter Mode |
|
MODE 0 |
Interrupt on Terminal Count |
MODE 1 |
Programmable One-Shot |
MODE 2 |
Rate Generator |
MODE 3 |
Square Wave Rate Generator |
MODe 4 |
Software Triggered Strobe |
MODe 5 |
Hardware Triggered Strobe |
Supported S/W |
|
Platform | Windows 2000, WIndows XP, WIndows 7, WIndows 10 |
COMI-XMaster Utility Software |
|
Library : C/C++, C#, Visual basic, Delphi |
|
Plenty of example codes |
|
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-CPT1 : 37 Pin General Terminal |
|
CB-DMS-TS : Dsub-Dsub 37 Pin Cable |
|
Connector |
|
