> Analog Output Board

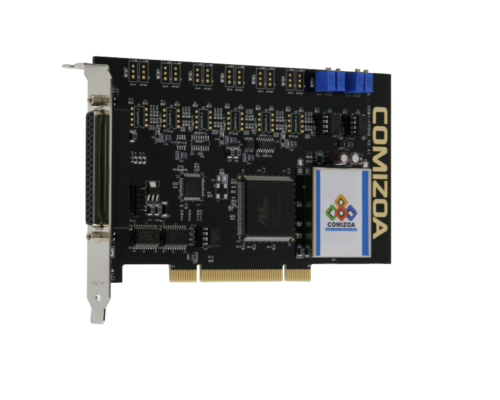

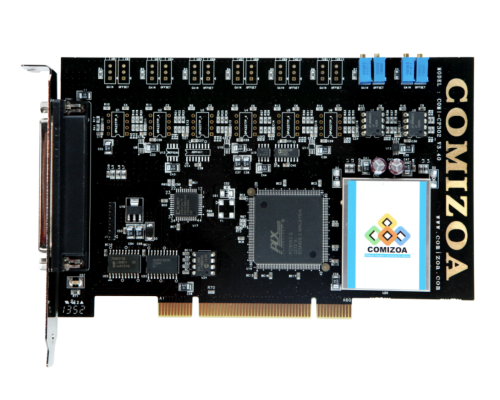

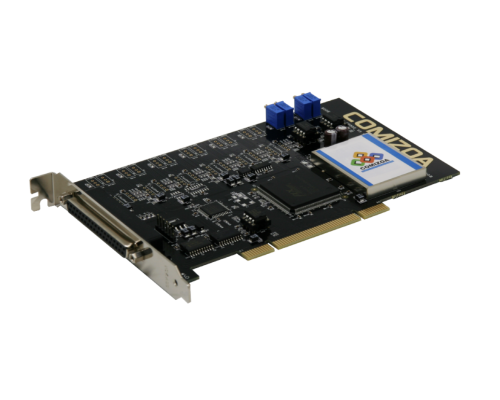

COMI-CP302 (2ch)

2ch Analog Output Board


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-CP302 (2ch)

 introduction

 · COMI-CP302(2ch) 은 아날로그 출력 전용 보드(Analog Output Data Acquisition Board) 입니다.


 · 아날로그 출력(DC 출력) 2채널, 디지털 입력 4채널, 디지털 출력 4채널로 구성되어 있습니다.


 · 아날로그 출력은 ±10V 의 전얍을 16비트 해상도로 출력할 수 있으며, 아날로그 출력 안정화 시간(settling time)은 2㎲입니다.


 · 디지털 입출력 채널은 TTL 방식(+5V) 입니다.



 General Specifications

 Analog Output

 2 channels

 Digital I/O

 4 channels / 4 channels

 Dimension

 160 mm * 107 mm

 Bus

 IBM PC Bus (32 Bits PCI)

 D/A Conversion

 D/A channel

 8 channels (for single DC output)

 Resolution

 16 bits, 1 in 65536

 Settling time

 2 ㎲

 Output voltage range

 ±10V

 Data transfer

 Programmed I/O

 Digital Input

 TTL compatible input

 Channels

 4 Channels

 Voltage level

 Low (0V ~ 0.8V), High (2.4V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTL compatible output

 Channels

 4 channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input Load

 Low 0.V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Supported S/W

 Platform

 Windows 2000, WIndows XP, Windows 7, Windows 10

 COMI-XMaster Utility Software

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes



 COMI-XMaster



 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.




 COMI-STT2B : 37 Pin NULL Terminal



 CB-DMS-TS : Dsub-Dsub 37 Pin Cable





 Connector





  • INTRODUCTION

     introduction

     · COMI-CP302(2ch) 은 아날로그 출력 전용 보드(Analog Output Data Acquisition Board) 입니다.


     · 아날로그 출력(DC 출력) 2채널, 디지털 입력 4채널, 디지털 출력 4채널로 구성되어 있습니다.


     · 아날로그 출력은 ±10V 의 전얍을 16비트 해상도로 출력할 수 있으며, 아날로그 출력 안정화 시간(settling time)은 2㎲입니다.


     · 디지털 입출력 채널은 TTL 방식(+5V) 입니다.



  • SPECIFICATION

     General Specifications

     Analog Output

     2 channels

     Digital I/O

     4 channels / 4 channels

     Dimension

     160 mm * 107 mm

     Bus

     IBM PC Bus (32 Bits PCI)

     D/A Conversion

     D/A channel

     8 channels (for single DC output)

     Resolution

     16 bits, 1 in 65536

     Settling time

     2 ㎲

     Output voltage range

     ±10V

     Data transfer

     Programmed I/O

     Digital Input

     TTL compatible input

     Channels

     4 Channels

     Voltage level

     Low (0V ~ 0.8V), High (2.4V ~ 5V)

     Input load

     Low 0.5V (0.2mA), High 2.7V (20mA)

     Data transfer

     Programmed I/O

     Digital Output

     TTL compatible output

     Channels

     4 channels

     Voltage level

     Low (0V ~ 0.4V), High (2.4V ~ 5V)

     Input Load

     Low 0.V (0.2mA), High 2.7V (20mA)

     Data transfer

     Programmed I/O

     Supported S/W

     Platform

     Windows 2000, WIndows XP, Windows 7, Windows 10

     COMI-XMaster Utility Software

     Library : C/C++, C#, Visual basic, Delphi

     Plenty of example codes



  • SUPPORTED S/W

     COMI-XMaster



     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.




  • ACCESSORIES

     COMI-STT2B : 37 Pin NULL Terminal



     CB-DMS-TS : Dsub-Dsub 37 Pin Cable





  • CONNECTOR

     Connector
