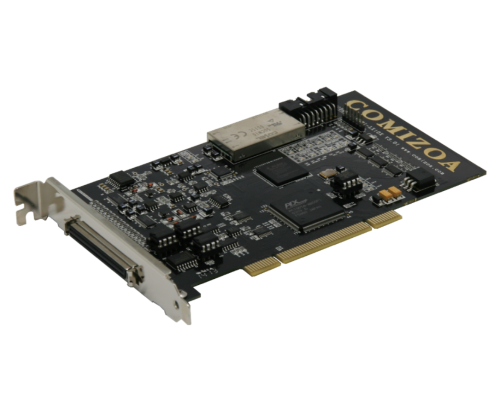

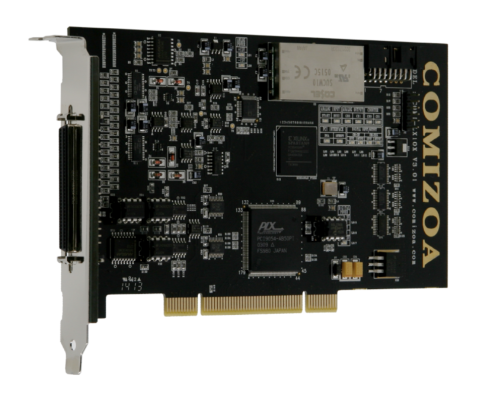

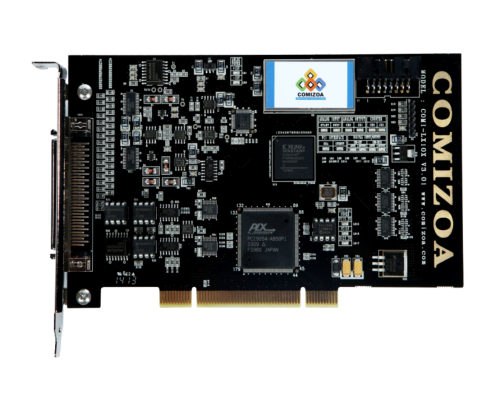

COMI-LX102
Multi-Function Data Acquisition Baord
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-LX102 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-LX102 는 다기능 데이터 수집보드 (Multi-Function Data Acquisition Board)입니다. · 아날로그 입력 32채널(Single-ended) 또는 16채널(Differential), 아날로그 출력 2채널, 디지털 입출력 16채널 그리고 카운터 2채널로 구성되어 있습니다. · 아날로그 입력은 14비트 해상도(Resolution)로 최대 400kHz 로 샘플링 할 수 있습니다. · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V 로 설정할 수 있습니다. · 아날로그 출력은 채널 당 최대 ±10V (12bit) 를 출력할 수 있습니다. · 디지털 입출력 채널은 TTL (+5V)방식으로 입력 또는 출력으로 설정하여 사용할 수 있습니다. · 32 비트 카운터는 사용자가 원하는 다양한 기능을 쉽게 적용할 수 있도록 설계한 COMI-COUNTER 가 내장되어 있습니다. |
General Specification |
|
Analog input |
Sigle-ended 32 channels or differential 16 channels |
Analog ouput |
2 Channels |
Digital I/O |
16 Channels |
Counter |
2 Channels |
Dimension |
260mm * 100mm |
Bus |
IBm PC Bus (32 Bits PCI) |
A/D Conversion | |
Complete 14 bit A/D Conversion | |
Type of ADC | Successive approximation |
A/D Channels | Single-ended 32 channels or differential 16 channels |
Input voltage range | ±10V, ±5V, ±2V, ±1V, 0 ~ 10V, 0 ~ 5V, 0 ~ 2V, 0 ~1V |
Resolution | 14 bits, 1 in 16384 |
Maximum sampling rate | 400kHz |
Streaming to disk rate | 500kHz (Tested on Pentium - lll 700kHz) |
Input impedance | 10MΩ |
A/D trigger mode | Programmable timer, software, external trigger |
A/D trigger event | Digital input |
Data transfer | Programmed I/O, interrupt, DMA |
Channel configuration | Gain, channe No |
D/A Conversion | |
D/A channel | 2 Channels (for wave form generation and single DC output) |
Resolution | 12 bits, 1 in 4096 |
Settling time | 1μs |
output voltage range | ±10V |
Data trasfer | Programmed I/O, RAM on board |
Digital Input | |
TTl compatible input | |
Channels | Max. 16 channels |
Voltage level | Low (0 ~ 0.8V), High (2.4V ~ 5V) |
Input Load | Low 0.5V (0.2mA), High 2.7V (20mA) |
Data transfer | Programmed I/O |
FPGA Counter | |
Clock input channels | 2 Channels |
Resolution | 32 bits |
Gate input | |
Software reset | |
Real time clock | |
Supported S/W | |
Platform | Windows 2000, Windows XP, Windows 7, Windows 10 |
COMI-XMaster Utility Software |
|
Library : C/C++, C#, Visual basic, Delphi |
|
Plenty of example codes |
|
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-LXT1-Terminal board for LX10x |
|
CB-EMS-SE - SCSI-SCSI 68 Pin Screw Cable |
|
